TTR en Transformadores: La Guía Completa para Diagnóstico, Mantenimiento y Seguridad

Desde el ADN del transformador hasta el ROI del mantenimiento predictivo: domina la prueba de relación de transformación con rigor técnico y visión estratégica.

Team Arriendos QVMby Team Arriendos QVM
in Subestaciones
Diagrama explicativo de la prueba TTR aplicada a transformadores eléctricos, con indicadores de anomalías y flujo de diagnóstico según normas IEEE.

Diagnóstico eléctrico con precisión: TTR, TVR y TNR bajo la lupa técnica

479
SHARES
1.5k
VIEWS
Share on FacebookShare on Twitter

Introducción

La relación de transformación es uno de los parámetros más críticos para verificar el estado real de un transformador eléctrico. A través de ella, los técnicos pueden detectar errores de fabricación, fallas internas, cambios estructurales o problemas en cambiadores de tomas antes de que el equipo entre en operación.

Esta guía profundiza en el concepto de TTR (Transformer Turns Ratio) y sus variables asociadas, como la TVR (Test Voltage Ratio) y la TNR (Turns Nameplate Ratio), explicando cómo interpretarlas correctamente, qué errores comunes se cometen en terreno y qué tipo de información técnica puede extraerse con equipos modernos.

La TTR es más que una cifra de validación: es una herramienta de diagnóstico anticipado que ayuda a mantener la confiabilidad operativa de sistemas eléctricos complejos. Saber interpretarla correctamente puede marcar la diferencia entre una instalación segura y una falla inesperada.

📌 ¿Qué aprenderás en este artículo?

🔧 ¿Necesitas Medir TTR con Precisión?
El Megger TTR-330 Trifásico es la solución profesional para diagnóstico avanzado de transformadores
✓ Precisión ±0.1%
✓ Excitación Trifásica Real
✓ Detección Automática
✓ Equipo Calibrado
Ver Arriendo TTR-330
Equipos calibrados y listos para uso • Soporte técnico incluido • Cotización en 24 horas

1. Chequeo de identidad: ¿por qué la TTR es tu primera línea de defensa?

El "código genético" que define la función de cada transformador
En el corazón de cada transformador reside un "código genético" que define su función: la relación de espiras de sus devanados. Esta relación, su verdadero "ADN" técnico, determina cómo el equipo transforma la energía eléctrica. La prueba de Relación de Transformación (TTR) es el método por excelencia para validar este ADN, asegurando que el transformador opera exactamente como fue diseñado.

Cada transformador se fabrica con un número específico de espiras en sus devanados primario y secundario, lo que establece su relación de transformación ideal. Esta proporción, junto con la polaridad correcta de sus conexiones, constituye su diseño inherente, su "identidad única". Un error en este diseño o una alteración posterior puede tener consecuencias graves en el rendimiento y la seguridad de tu red eléctrica.

La prueba TTR es la herramienta que nos permite "leer" este ADN, verificando que la relación de vueltas y la polaridad se corresponden con las especificaciones de placa y diseño.

🔬 La Analogía del Traductor Perfecto

Imagina un transformador como el traductor especializado de tu sistema eléctrico. La prueba TTR es como verificar que este traductor mantiene exactamente la misma proporción de "palabras por frase" entre dos idiomas.

Si el traductor añade o quita palabras, el mensaje se distorsiona. De manera similar, la TTR verifica que no falten ni sobren "palabras" (espiras) en tu transformador, detectando problemas antes de que el equipo entre en servicio.

Señales de "Mutaciones" en el ADN: Anomalías que la TTR Detecta

La TTR no solo confirma el diseño original, sino que actúa como un detector temprano de "mutaciones" o problemas que afectan la integridad del transformador. Estas anomalías, si no se detectan a tiempo, pueden derivar en fallas costosas y peligrosas:

🔍 Problemas críticos que detecta la TTR:

  • Errores de fabricación o espiras incorrectas: Una desviación significativa en la relación de vueltas (>±0.5%) es la señal más clara de un error de bobinado, ya sea por espiras faltantes o en exceso.
  • Polaridad o conexiones internas equivocadas: Si la polaridad está invertida o los devanados están mal conectados, la TTR lo revelará con mensajes de "REVERSED" o "CHECK PHASE".
  • Daños de aislamiento (cortocircuitos entre espiras): Un cortocircuito interno reduce el número efectivo de vueltas en un devanado, desequilibrando la relación de transformación.
  • Desplazamientos del núcleo o devanados: Golpes o vibraciones durante el transporte pueden desalinear el núcleo o desplazar los devanados, alterando el acoplamiento magnético.

¿Por qué la TTR es tu primera línea de defensa?

Al identificar estas "mutaciones" del ADN del transformador antes de energizarlo, obtienes beneficios inmediatos y a largo plazo:

🛡️
Prevención de Fallas
Detectas errores antes de energizar y evitas daños mayores
💰
Ahorro de Costos
Evitas diagnósticos complejos basados en datos erróneos
⚡
Alertas Tempranas
TTR fuera de rango dispara alertas para acción proactiva
🔧
Mantenimiento Planificado
Planificas reparaciones sin detener la operación

Tecnología de Precisión: La Validación del ADN en Campo

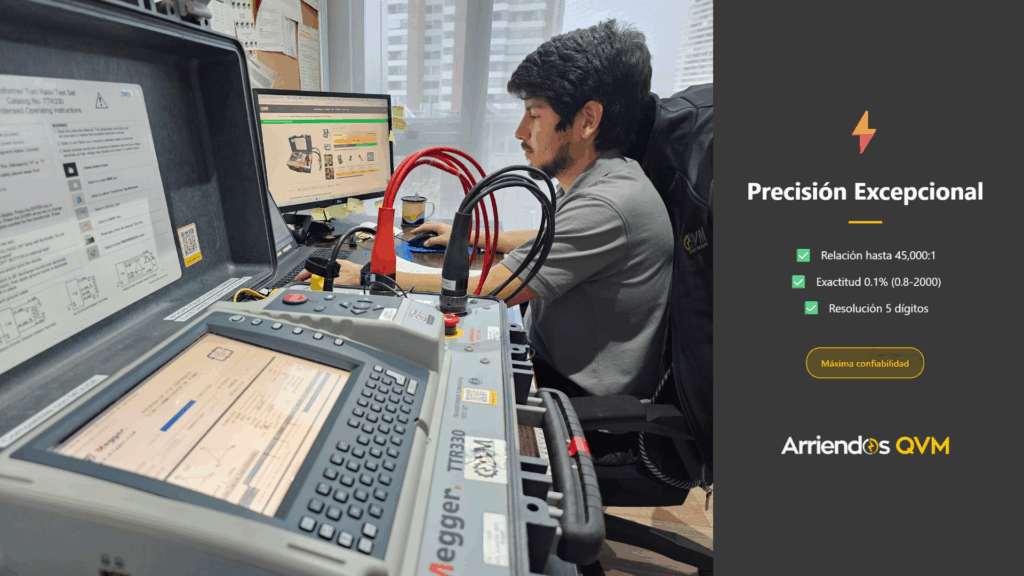

Megger TTR-330: Precisión Inigualable para Validar el ADN

Para validar con exactitud el ADN de tus transformadores, necesitas tecnología que elimine los sesgos y errores humanos. El TTR-330 está diseñado para ofrecer precisión inigualable:

🔄 Excitación Trifásica Simultánea
A diferencia de equipos antiguos que prueban fase por fase, energiza las tres fases a la vez, garantizando medición precisa en transformadores delta.

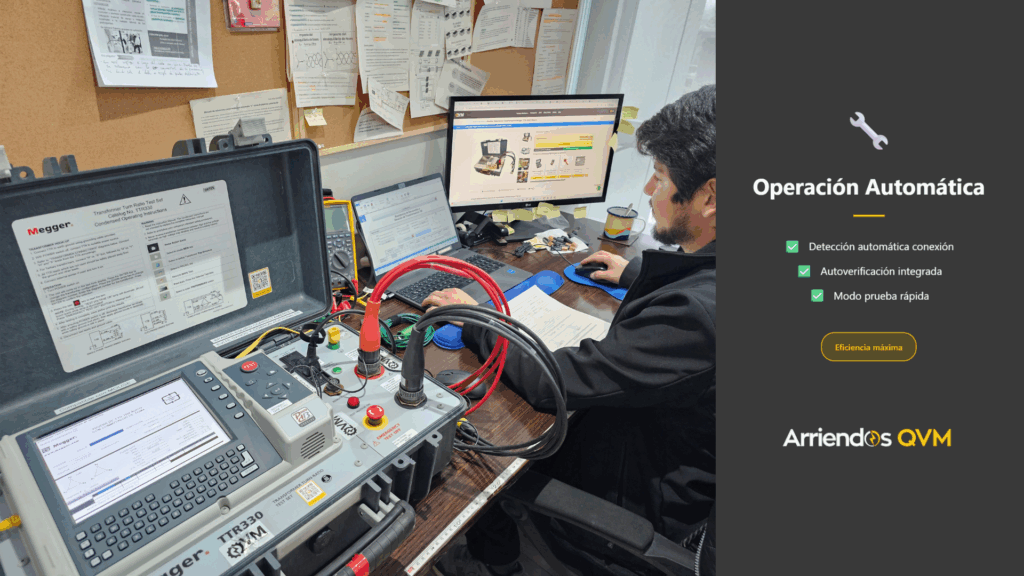

🎯 Detección Automática de Grupo Vectorial
Elimina errores del operador. Identifica automáticamente la configuración interna y aplica el factor de corrección adecuado.
⚡ Algoritmo Step-up Seguro
Mejora la precisión al inducir en baja tensión pero limita los voltajes a 250V, combinando seguridad y exactitud.
📊 Diagnóstico Holístico
Mide relación de vueltas, desviación de fase y corriente de excitación para un análisis integral en una sola prueba.

Valida el ADN de tus Transformadores con Confianza

En Arriendos QVM, te ofrecemos acceso a equipos certificados y calibrados como el Megger TTR-330. Validar el ADN de tus transformadores significa asegurar su correcto funcionamiento, prolongar su vida útil y proteger la inversión de tu empresa.

Ver Infografía Técnica TTR-330

2. Desentrañando la Relación: TTR, TVR y TNR

En el mundo de las pruebas eléctricas, comprender la salud de un transformador comienza por descifrar su "identidad". Si bien hablamos de la Relación de Transformación (TTR) como un concepto general, en campo nos encontramos con tres siglas que, aunque relacionadas, representan facetas distintas y cruciales: TTR, TVR y TNR. Dominar estas diferencias es fundamental para obtener diagnósticos precisos y evitar interpretaciones erróneas que puedan llevar a decisiones costosas.
TTR Transformer Turns Ratio
La Relación de Espiras del Transformador
Es la relación física y fundamental del número de espiras entre el devanado primario (Np) y el secundario (Ns). Es el "ADN" teórico del transformador, su diseño original y la base de su funcionalidad.
🔍 Desafío Práctico:
Los técnicos en campo generalmente no conocen el número real de espiras físicas. Esta información no suele figurar en la placa de identificación.
TVR Test Voltage Ratio
La Relación de Voltaje del Transformador
Es la cantidad que se mide directamente en campo utilizando un instrumento TTR. Se define como la relación entre el voltaje aplicado en un lado del transformador y el voltaje inducido resultante en el otro lado.
Condición esencial: La medición se realiza bajo circuito abierto y sin carga para que la TVR sea un fiel reflejo de la TTR real.
TNR Transformer Nameplate Ratio
La Relación de Placa de Identificación
Es el valor de referencia "ideal" o de "diseño". Se calcula a partir de los valores de voltaje nominal que figuran en la placa de identificación del transformador.
Uso principal: Es el valor con el que se comparan los resultados de la TVR medida en campo para diagnóstico.

La Clave está en la Comparación Precisa: TVR vs. TNR

Los resultados de la TVR medida en campo son los que finalmente se comparan con la TNR de placa. Sin embargo, para transformadores trifásicos, esta comparación no es directa y requiere un paso crucial: la aplicación de un factor de corrección.

📐 Ejemplo Práctico: Transformador DyN1
Datos: 600V primario, 480V secundario
Relación nominal inicial: 600V ÷ 480V = 1.25
Factor de corrección DyN1: √3 ≈ 1.732
TNR final: 1.25 × 1.732 = 2.165

⚠️ Sin este factor de corrección: Un transformador en perfecto estado podría ser erróneamente diagnosticado como defectuoso, o viceversa.

🎯 Tecnología Moderna: Eliminando Errores Humanos

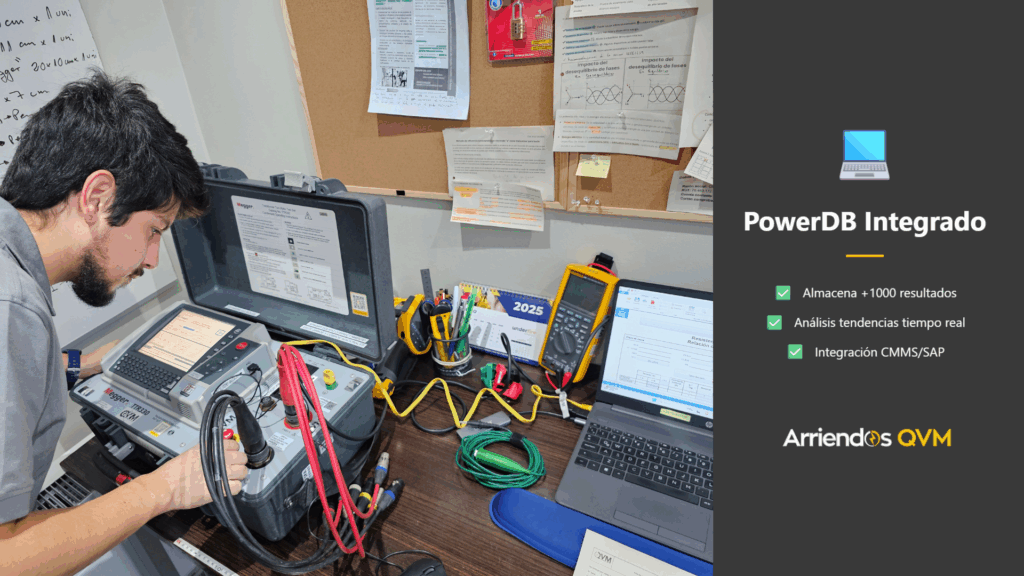

Los instrumentos TTR modernos como el Megger TTR-330 o su software (Megger PowerDB) pueden realizar este cálculo automáticamente si se especifica la configuración del transformador.

✅ Simplifica el proceso
Elimina cálculos manuales complejos
✅ Reduce errores
Minimiza drásticamente errores del operador
✅ Garantiza precisión
Comparación precisa TVR vs TNR
📊 Resumen de Conceptos Clave
Concepto
Definición
Cómo se Obtiene
Propósito
TTR
Relación física del número de espiras (Np/Ns)
Teórica/Física
Refleja la relación física de diseño del transformador
TVR
Relación entre voltaje aplicado y voltaje inducido
Medida en campo con instrumento TTR
Proporciona la medición real de la relación
TNR
Calculada de los valores de voltaje nominal en la placa
Calculada de la placa de identificación
Valor de referencia para comparación y diagnóstico
🎯 Optimización Garantizada de tus Diagnósticos

Entender estas distinciones te permitirá abordar las pruebas de transformadores con mayor confianza y precisión. Con equipos que simplifican estas complejidades, como los que ofrecemos en Arriendos QVM, la optimización de tus diagnósticos está garantizada.

🔗 ¿Quieres dominar completamente estos conceptos?

Esta sección te dio las bases fundamentales de TTR, TVR y TNR. Para convertirte en un experto y aprender técnicas avanzadas de interpretación, casos prácticos y errores comunes que debes evitar:

🎯 Profundizar: "TTR vs TVR vs TNR - Guía Técnica Avanzada con Megger TTR-330"
Diagrama técnico TTR vs TVR vs TNR con Megger TTR-330 para diagnóstico de transformadores eléctricos mostrando relación de espiras, voltaje y placa

3. La Prueba TTR en el Ciclo de Vida del Transformador: Un Guardián Constante

La prueba de Relación de Transformación (TTR) no es un evento aislado en la vida de un transformador; es un "guardián constante" que lo acompaña a lo largo de todas las etapas de su vida útil. Desde su concepción en la fábrica hasta su operación diaria y, en caso de avería, se convierte en el diagnóstico inicial que orienta todas las acciones siguientes. Su aplicación estratégica en diferentes momentos subraya su importancia continua para la evaluación del estado y la fiabilidad de tu equipo.
1
🏭 En Diseño y Fabricación
Asegurando la Calidad desde el Origen
La prueba TTR se lleva a cabo en múltiples etapas durante el proceso de fabricación de un transformador. Es una prueba de rutina exigida por estándares internacionales como IEEE C57.12.00, lo que significa que el fabricante debe realizarla en cada transformador producido. A menudo, es la última prueba que se realiza en la fábrica antes de que el transformador sea enviado, actuando como un control de calidad final.
🎯 La vitalidad de esta prueba en la fabricación:
  • Asegurar que no haya espiras incorrectas (faltantes o adicionales) en los devanados.
  • Confirmar conexiones internas correctas, especialmente en configuraciones complejas como delta, estrella o zigzag.
  • Identificar polaridad incorrecta que podría impedir operación en paralelo.
  • Detectar fallas de aislamiento incipientes entre espiras (cortocircuitos).
⚡ Tecnología Moderna: Megger TTR-330
Su capacidad de auto-detección de grupo vectorial y su modo step-up seguro facilitan las pruebas en ciclos de fabricación, reduciendo significativamente los retrabajos y garantizando la calidad del proceso desde el origen.
2
📦 Durante Aceptación y Puesta en Marcha
Verificación Post-Transporte (Comisionamiento)
La TTR es una prueba esencial que se realiza en el transformador una vez que llega a su destino final y antes de su puesta en servicio. Forma parte de los estándares de prueba de aceptación ATS de NETA.
🔍 Su importancia en esta etapa es crucial para:
  • Verificar la funcionalidad del transformador y confirmar que la relación se mantiene dentro de límites aceptados.
  • Detectar daños mecánicos ocultos o desplazamiento del núcleo y devanados durante el envío.
  • Establecer una línea de base de valores de relación, desviación de fase y corriente de excitación.
🎮 Control Remoto LTC
Con el control remoto LTC del Megger TTR-330, el proceso de comisionamiento se vuelve más eficiente y seguro. Una sola persona puede probar todas las tomas (taps) del cambiador bajo carga (OLTC) sin exponer al equipo a riesgos.
3
🔧 Como Parte del Mantenimiento Regular
Del Diagnóstico Reactivo al Predictivo
La TTR es una medición esencial y regular que forma parte de los programas de mantenimiento periódico para transformadores instalados en subestaciones. La frecuencia recomendada se encuentra en los estándares MTS de NETA.
📈 Su vitalidad en el mantenimiento:
  • Permitir el monitoreo de tendencias: comparar resultados actuales con históricos para identificar desviaciones.
  • Identificar problemas en cambiadores de tomas (OLTC/LTC o DETC): unidades defectuosas o conexiones incorrectas.
  • Verificar la integridad del núcleo y devanados, evaluar la salud general del transformador.
⏱️
Reducción de Inactividad
Tiempo de inactividad no planificado significativamente reducido
📊
Extensión de Vida Útil
Activos con vida útil extendida mediante mantenimiento predictivo
💰
Optimización de Recursos
Asignación optimizada de recursos de mantenimiento
📉
Reducción de TCO
Disminución del costo total de propiedad
4
🚨 Después de una Falla o Daño Sospechado
Evaluación Crítica y Rápida
Si el transformador ha experimentado una falla, un cortocircuito o se sospecha de un daño importante, la prueba TTR es una de las principales evaluaciones que se deben realizar, a menudo junto con la evaluación del aislamiento. Es una de las primeras pruebas rápidas que se aplican.
⚡ En estos escenarios críticos, la TTR es vital para:
  • Determinar la funcionalidad del transformador y asegurarse de que sigue siendo operativo.
  • Identificar daños específicos como bobinados en cortocircuito debido a fallas en el aislamiento entre espiras.
  • Detectar problemas en el cambiador de tomas causados por la falla.
⚡ Modo Rápido TTR-330
El modo "rápido" del Megger TTR-330 permite un diagnóstico inicial en segundos, lo que es fundamental para la toma de decisiones inmediatas sobre la operabilidad del equipo. Una desviación significativa indica un problema grave que requiere investigación más profunda.

📋 Resumen del Rol de la TTR en el Ciclo de Vida

Etapa del Ciclo de Vida
Cuándo se Realiza
Por Qué es Vital
Diseño y Fabricación
Múltiples etapas del proceso; prueba de rutina (IEEE C57.12.00)
Asegurar número correcto de espiras, conexiones internas y polaridad. Detectar fallas de aislamiento incipientes.
Aceptación y Puesta en Marcha
Al llegar a destino final, antes de energizar; parte de ATS de NETA
Verificar funcionalidad post-transporte; detectar daños mecánicos ocultos. Establecer línea base.
Mantenimiento Regular
Parte de programas de mantenimiento periódico (NETA MTS)
Monitorear tendencias para identificar problemas incipientes. Verificar integridad de núcleo y devanados.
Después de Falla
Tras una falla, cortocircuito o sospecha de daño mayor
Determinar funcionalidad post-falla. Identificar daños específicos para intervención precisa.

🔗 ¿Quieres dominar la TTR en cada etapa operativa?

Esta sección te mostró el panorama general del ciclo de vida. Para conocer procedimientos específicos, estándares detallados, frecuencias recomendadas y casos prácticos de cada etapa:

📖 Leer Artículo Completo: "La prueba TTR en cada etapa: del banco de pruebas al mantenimiento proactivo"

4. Anomalías Básicas que la Prueba TTR Detecta: Señales de Alerta Temprana

La prueba de Relación de Transformación (TTR), aunque aparentemente simple en su concepto, es una herramienta diagnóstica potente capaz de revelar una amplia gama de problemas internos y de fabricación que, de otro modo, podrían pasar desapercibidos hasta causar averías graves en tus transformadores.
Criterio de Evaluación Estándar
±0.5%
Los resultados de la medición de la relación de transformación se comparan con la relación nominal de la placa de identificación (TNR). Una desviación fuera de los límites aceptados según IEEE C57.12.00 y NETA indica un posible problema y es una clara señal de alerta que requiere tu atención inmediata.

A continuación, te detallamos las principales anomalías que la TTR puede detectar, permitiéndote una intervención temprana y precisa:

1
🔧 Espiras Faltantes o Sobrantes
Errores de Bobinado desde la Fabricación
Una desviación significativa (mayor a ±0.5%) en la relación de vueltas medida es una clara indicación de errores de bobinado. Esto puede deberse a espiras añadidas o eliminadas durante la fabricación del transformador.
🎯 Valor de la Detección Temprana:
  • Identificar defecto de origen antes de operación
  • Asegurar cumplimiento con diseño original
  • Evitar problemas de regulación de voltaje
2
🔄 Polaridad o Conexiones Incorrectas
Impacto en la Operación en Paralelo
La TTR es crucial para identificar fallos en la conexión interna de los devanados o una polaridad incorrecta del transformador. Especialmente relevante en transformadores trifásicos con configuraciones complejas (delta, estrella, zigzag).
⚠️ Señales de Alerta:
  • Mensajes "REVERSED" o "CHECK PHASE"
  • Errores de relación mayores al ±0.5%
  • Imposibilidad de operación en paralelo
🎯 TTR-330: Detección Automática
Identifica automáticamente el grupo vectorial y previene errores de selección manual que pueden generar diagnósticos falsos.
3
⚡ Fallas de Aislamiento
Cortocircuitos entre Espiras
Un daño en el aislamiento entre espiras (turn-to-turn shorts) dentro de un devanado puede causar un cortocircuito. Esto reduce el número efectivo de vueltas en el devanado afectado, alterando la relación de transformación.
🔍 Detección Mejorada:
  • Uso de altos voltajes de excitación
  • Mayor sensibilidad para daños incipientes
  • Detección antes de fallas catastróficas
4
🔩 Problemas en Cambiadores de Tomas
Puntos Críticos de Falla (OLTC/DETC)
Los cambiadores de tomas son mecanismos esenciales para ajustar la relación de transformación. Desviaciones de la relación en posiciones de tap específicas revelan problemas críticos.
🚨 Problemas Detectables:
  • Unidades defectuosas o errores de ensamblaje
  • Contactos sueltos o desgaste excesivo
  • Conexiones de alta resistencia
  • Riesgo de puntos calientes y sobrecalentamiento
🎮 Control Automático TTR-330
Control directo y automatización de pruebas en todas las posiciones de tomas para asegurar funcionamiento correcto en todo el rango.
5
🧲 Anomalías del Núcleo del Transformador
Afectación al Circuito Magnético - Análisis Avanzado
El núcleo es fundamental para el acoplamiento magnético del transformador. Deterioro, daño, desalineación o corrientes circulantes no deseadas pueden afectar la eficiencia del circuito magnético. La TTR, complementada con mediciones avanzadas, detecta estos problemas sutiles pero críticos.
Desviación de Fase
Resolución excepcional para detectar problemas sutiles
0.1 min
Corriente de Excitación
Patrones inusuales indican problemas en núcleo
Análisis
Balance Magnético
Verifica distribución uniforme del flujo
TTR-330
🎯 Indicadores Clave de Problemas:
  • Ángulo distinto de 0° o 360°: Problemas directos en el núcleo
  • Laminaciones en cortocircuito: Pérdidas de eficiencia magnética
  • Uniones flojas: Deterioro del acoplamiento magnético
  • Corrientes circulantes: Calentamiento localizado no deseado
6
📦 Daño Físico o Desplazamiento
Consecuencias del Transporte o Eventos Críticos
El transformador puede sufrir daños mecánicos o desplazamiento del núcleo y devanados debido a golpes durante el transporte o fallas operativas. Si un devanado se mueve, esto afectará el acoplamiento magnético y la relación de transformación.
🔍 Detección No Intrusiva:
  • Desviación de relación nominal como indicador
  • Integridad mecánica comprometida
  • Alternativa a inspecciones invasivas
  • Diagnóstico temprano de daños físicos

🎯 Diagnóstico Integral con Arriendos QVM

Un instrumento como el Megger TTR-330 combina mediciones de ratio, fase y corriente de excitación para ofrecer un diagnóstico integral y multifacético. Esto va más allá de un simple dato aislado, permitiendo a los técnicos identificar el tipo específico de anomalía en lugar de solo señalar un "problema general".

🎯
Diagnóstico Específico
Identifica si el problema está en devanados o núcleo
🔧
Reparaciones Dirigidas
Facilita intervenciones más eficientes y precisas
💰
Optimización de Costos
Evita paradas no planificadas y reduce costos operativos

En Arriendos QVM, ponemos a tu disposición equipos de última generación certificados y calibrados, para que puedas identificar estas señales de alerta con la máxima precisión y confianza.

🔗 ¿Quieres convertirte en experto en detección de anomalías?

Esta sección te mostró las principales señales de alerta. Para aprender técnicas avanzadas de interpretación, casos reales de fallas detectadas con TTR y metodologías de diagnóstico diferencial:

📖 Leer Artículo Completo: "Señales de Alerta TTR: Manual de Detección Avanzada"

5. Tecnología Moderna y Precisión: Reduciendo Errores en Campo con el Megger TTR-330

La prueba de Relación de Transformación (TTR) es fundamental, pero sus resultados pueden verse afectados por varios factores externos que no son inherentes al transformador en sí, sino a las condiciones o la metodología de la prueba. Comprender estos factores es crucial para una interpretación precisa y para garantizar la fiabilidad de tus diagnósticos.
Afortunadamente, la tecnología moderna en medidores TTR está diseñada para mitigar estos desafíos, mejorando drásticamente la precisión, la seguridad y la eficiencia de tus pruebas. En Arriendos QVM, confiamos en equipos de vanguardia como el Megger TTR-330 para superar estas limitaciones.
1
⚡ Dependencia del Voltaje de Prueba
Voltaje de Excitación: Asegurando un Acoplamiento Óptimo
Todos los transformadores exhiben un grado de "dependencia del voltaje". Esto significa que la precisión de los resultados de la TTR puede variar ligeramente según el nivel de voltaje de excitación aplicado, especialmente cuando se prueba a voltajes muy por debajo de la tensión nominal del transformador.
📊 Ejemplo Práctico de Precisión:
A 8V
Error: 0.73%
A 125V
Error: 0.1%
Un voltaje de excitación más alto establece mejor flujo magnético mutuo y acoplamiento entre devanados.
🎯 Solución Megger TTR-330:
Permite selección manual de voltajes de excitación (8V, 40V y 80V rms) o selección automática del voltaje óptimo. Asegura la prueba bajo las condiciones de acoplamiento magnético más estables.
2
🔄 Técnica de Prueba
Step-Up vs. Step-Down: Combinando Precisión y Seguridad
La forma tradicional "step-down" (aplicar voltaje en alta tensión, medir en baja) es preferida por seguridad. Sin embargo, la técnica "step-up" (aplicar en baja, medir en alta) generalmente mejora la precisión porque los devanados de baja tensión están más cerca del núcleo, mejorando el acoplamiento magnético.
⚠️ Desafío Histórico:
El step-up puede inducir voltajes peligrosamente altos si el instrumento no los gestiona de forma segura.
🛡️ Solución Megger TTR-330:
Incorpora un algoritmo patentado de "step-up trifásico" que asegura que el instrumento nunca manejará voltajes inducidos superiores a 250V. Puede seleccionar automáticamente el mejor método optimizando exactitud sin comprometer seguridad.
3
🔌 Excitación Monofásica vs. Trifásica
Mayor Rapidez y Precisión Simultánea
Muchos instrumentos trifásicos antiguos energizan una fase a la vez ("per-phase excitation"), lo cual es más lento y puede ser menos preciso. Esto es particularmente problemático en transformadores con secundario en delta, donde las fases no probadas podrían cargar el devanado bajo prueba.
Tiempo Tradicional: 80 minutos
⬇️
Con TTR-330: 30 minutos
⚡ Solución Megger TTR-330:
Ofrece una "salida trifásica real", energizando las tres fases simultáneamente. Esto no solo reduce drásticamente el tiempo de prueba sino que también aumenta la precisión al evitar el efecto de carga en devanados delta secundarios.
4
🔧 Configuración del Transformador
Grupo Vectorial: Eliminando Errores de Cálculo
La configuración interna de los devanados del transformador (delta, estrella, ZigZag) requiere un factor de corrección específico al comparar la relación medida con la de la placa. Una selección incorrecta del grupo vectorial es un error común del operador que puede resultar en errores de relación mucho mayores que el límite de ±0.5%.
🎯 Configuraciones Críticas:
  • Delta (Δ) - Factor de corrección específico
  • Estrella (Y) - Factor de corrección √3
  • ZigZag - Factor de corrección complejo
  • Combinaciones mixtas - Cálculos especializados
🤖 Solución Megger TTR-330:
Puede detectar automáticamente el tipo de conexión del transformador y aplicar los cálculos de corrección necesarios. Esto simplifica enormemente el proceso y reduce el riesgo de errores del operador, asegurando una comparación precisa y fiable.
🎯 Confianza en tus Mediciones con Tecnología de Vanguardia

La evolución tecnológica de los medidores TTR, como el Megger TTR-330, significa que los resultados obtenidos con estos equipos modernos son inherentemente más fiables y menos propensos a interpretaciones erróneas debido a las condiciones de prueba.

⚡
Rapidez y Eficiencia
Reducción significativa en tiempos de prueba sin comprometer precisión
🛡️
Reducción de Error Humano
Detección automática e interfaz simplificada minimizan errores de operador
🔒
Mejora de Seguridad
Voltaje step-up controlado y operación por una sola persona con control remoto LTC
La compatibilidad de los cables con otros equipos Megger (como el MTO330) también reduce el tiempo de conexión/desconexión y los riesgos asociados.

🚀 Optimiza tu Operativa con Tecnología de Vanguardia

En Arriendos QVM, entendemos que la inversión en equipos de alta precisión es clave para tu operativa. Te ofrecemos el Megger TTR-330 Trifásico, un equipo que no solo ahorra tiempo, sino que crea un entorno de prueba más seguro y fiable, optimizando el costo total de propiedad de tus activos eléctricos.

📱 Contacta a Pablo - Especialista TTR
💬 +56 945251920 💬 +56 9 3220 6637
"Haz clic en cualquier número para contactarlo directamente por WhatsApp"
💼 Ver Equipos de Subestaciones

6. Interpretación de Resultados TTR y Criterios de Aceptación IEEE: Convirtiendo Datos en Decisiones Confiables

Una vez realizada la prueba de Relación de Transformación (TTR), el siguiente paso crítico es la interpretación precisa de los resultados. Un valor fuera de los límites aceptados no siempre significa una falla catastrófica; a menudo, puede ser un indicio de un problema menor, un error en la medición o incluso la necesidad de condiciones de prueba mejoradas. Entender cómo leer estos datos y qué acciones tomar es fundamental para evitar diagnósticos erróneos y costosas intervenciones innecesarias.

Criterios de Aceptación: El Estándar de la Industria

±0.5%
Los resultados de la TVR (Relación de Voltaje del Transformador) medida en campo se comparan con la TNR (Relación de Placa de Identificación del Transformador). Este es el límite predeterminado en el software de los equipos, incluyendo el Megger TTR-330.
IEEE C57.12.00 NETA MTS Megger TTR-330
Si los resultados medidos exceden este límite, podría indicar un problema con el transformador y requiere una investigación más profunda.

🤔 Qué Hacer Ante Resultados Inesperados

"¿Está fallando el transformador, el instrumento no funciona correctamente o se está midiendo incorrectamente?"

La reconfirmación es crucial. Un enfoque sistemático reduce los "falsos positivos" y asegura intervenciones necesarias y oportunas.

1
👤 Descartar Errores del Operador
Primer Paso: Verificación Básica
Antes de considerar un problema con el transformador en sí, es fundamental verificar la posibilidad de un error humano. Este enfoque reduce los "falsos positivos" significativamente.
  • Posición del cambiador de tomas: Verificar que esté en la posición correcta y coincida con la nominal registrada
  • Grupo vectorial incorrecto: Selección errónea puede generar errores mayores al 0.5%
  • Conexiones incorrectas: Cables mal conectados o polaridad invertida
🎯 TTR-330: Detección Automática
Detecta automáticamente el tipo de conexión para aplicar el factor de corrección adecuado, mitigando este riesgo común.
2
⚡ Re-evaluar Bajo Condiciones Mejoradas
Optimización de la Prueba
Si los resultados anómalos persisten después de descartar errores del operador, se recomienda repetir la medición bajo condiciones optimizadas.
  • Mayor voltaje de excitación: Cambiar a 40V, 80V o modo step-up para mejor precisión
  • Excitación trifásica simultánea: Energizar las tres fases para eliminar cargas parásitas
  • Condiciones ambientales: Verificar temperatura y humedad apropiadas
⚡ TTR-330: Optimización Automática
Selección automática del voltaje óptimo y excitación trifásica real aseguran condiciones ideales de medición.
3
🔬 Confirmar con Pruebas Complementarias
Diagnóstico Integral
Si el valor sigue fuera de límites tras las reevaluaciones, indica un problema real en el transformador. La TTR actúa como "disparador" para investigación más detallada.
  • Resistencia de Devanados: Confirma cortocircuitos o conexiones sueltas
  • Corriente de Excitación: Verifica condición del núcleo
  • SFRA: Evalúa integridad mecánica de devanados
  • Tan Delta: Calidad del aislamiento bajo tensión
📊 TTR-330: Datos Complementarios
Proporciona corriente de excitación y desviación de fase simultáneamente para diagnóstico más completo.

🧰 Kit de Herramientas de Diagnóstico

Resistencia de Devanados WR
Detecta cortocircuitos entre espiras, conexiones sueltas o problemas de aislamiento en devanados.
Corriente de Excitación EC
Verifica la condición del núcleo y detecta fallas inter-espiras mediante análisis de patrones.
Análisis SFRA SFRA
Evalúa integridad mecánica y confirma problemas de desplazamiento de devanados o núcleo.
Factor de Potencia PF
Evalúa calidad del aislamiento bajo tensión, complementa análisis de corriente de excitación elevada.
📋 Flujo de Decisión Sistemático
Error de Operador
→ Corregir y repetir
Condiciones de Prueba
→ Optimizar y repetir
Resultado fuera ±0.5%
→ Falla real, plan de acción

Este proceso minimiza falsos positivos, enfocando recursos solo en transformadores que realmente requieren intervención.

🎯 Convirtiendo Datos en Decisiones Estratégicas

En Arriendos QVM, te proporcionamos no solo equipos de última generación como el Megger TTR-330, sino también el conocimiento y la orientación para que puedas interpretar tus resultados con confianza. Convertimos cada dato en una decisión estratégica que optimice la vida útil de tus transformadores y la fiabilidad de tu red.

🔗 ¿Quieres dominar la interpretación avanzada de resultados?

Esta sección te dio las bases del diagnóstico sistemático. Para aprender técnicas avanzadas de análisis, casos complejos de interpretación y metodologías de diagnóstico diferencial:

📖 Leer Artículo Completo: "Interpretación Avanzada TTR: De Datos a Decisiones Estratégicas"

7. Del dato a la acción: TTR como pilar del mantenimiento predictivo

La prueba TTR no solo diagnostica el estado actual de un transformador: sus resultados constituyen la base para pasar de un mantenimiento reactivo a uno predictivo, reduciendo paradas inesperadas y optimizando recursos.
1
💾 Recopilación y Almacenamiento
Base de Datos Centralizada
Establece una base sólida para el análisis predictivo mediante la recopilación sistemática y almacenamiento centralizado de todos los datos de TTR.
  • Guarda cada medición de relación, fase y corriente de excitación en PowerDB o tu CMMS
  • Mantén un histórico centralizado para comparar lecturas actuales versus líneas base
  • Importa resultados en formatos abiertos (XML, CSV) para analíticas avanzadas
📊 PowerDB Integration
Compatibilidad directa con Business Intelligence (BI) y sistemas empresariales de gestión de activos.
2
📈 Análisis de Tendencias
Alertas Tempranas y Predicción
Implementa un sistema inteligente de monitoreo que detecte patrones sutiles y cambios graduales antes de que se conviertan en fallas críticas.
  • Grafica la evolución del TTR, ángulo de fase y corriente de excitación
  • Define umbrales específicos que disparen alertas automáticas
  • Identifica patrones antes de fallas de OLTC o cortocircuitos internos
Umbrales Ejemplo:
+0.2% en relación TTR
+5 min en desviación de fase
3
🔗 Integración con Sistemas
Automatización Inteligente
Conecta los datos de TTR con tus sistemas de gestión existentes para automatizar el flujo de trabajo y optimizar la respuesta ante anomalías.
  • Conecta PowerDB con CMMS (Maximo, SAP) para órdenes automáticas
  • Alimenta plataformas como Megger MTIC para análisis con IA
  • Coordina notificaciones por WhatsApp/email al equipo de mantenimiento
🤖 MTIC AI Analytics
Análisis predictivos avanzados basados en inteligencia artificial para transformadores.
4
💰 Optimización del TCO
Costo Total de Propiedad
Transforma los datos en decisiones financieras estratégicas que maximicen el retorno de inversión y optimicen el presupuesto de mantenimiento.
  • Programa intervenciones preventivas antes de niveles de riesgo
  • Prioriza inversiones en activos con deterioro acelerado
  • Mide ROI comparando preventivo vs. paradas no planificadas
Intervenciones Típicas:
• Lubricación de OLTC
• Recalibración preventiva
• Ajustes mecánicos programados

📊 Caso Práctico: ROI Demostrado

En una subestación, las lecturas trimestrales de un transformador mostraron un aumento paulatino de 0.15% en la TTR y 3 minutos de desviación de fase. Gracias a una alerta en PowerDB, se inspeccionó el OLTC, se detectaron contactos de alta resistencia y se reemplazaron antes de que causaran un fallo mayor.
$1,200
Costo Mantenimiento Preventivo
$15,000+
Costo Intervención de Emergencia
🎯 ROI: 1,250% | El mantenimiento preventivo fue 10 veces más económico

🚀 Implementar TTR como Indicador Clave te Permitirá

🔮
Anticiparte a las Fallas
Detección temprana de problemas antes de que se conviertan en paradas críticas
💵
Optimizar Presupuesto
Planificación inteligente de mantenimiento basada en datos reales
⚡
Maximizar Disponibilidad
Reducción significativa de tiempo de inactividad no planificado

🎯 Fin de la Serie - Tu Próximo Paso

Has completado el recorrido completo por el universo TTR: desde los conceptos fundamentales hasta la implementación de mantenimiento predictivo avanzado. Ahora tienes las herramientas y el conocimiento para transformar tus prácticas de mantenimiento.

🔮 Próximamente - Recursos Especializados:
Casos de Implementación
Plantillas PowerDB
Configuraciones MTIC
Guías de Integración

Estamos desarrollando estos recursos para complementar tu implementación de mantenimiento predictivo con TTR.

📖 Ver Infografía Técnica Completa 💼 Solicitar Equipos TTR
Tags:
Team Arriendos QVM

Team Arriendos QVM

El contenido del blog de Arriendos QVM es desarrollado por un equipo multidisciplinario que combina experiencia técnica en pruebas eléctricas con habilidades de redacción especializada. Ingenieros, redactores técnicos y nuestro asistente virtual Voltito colaboran estrechamente para transformar especificaciones complejas en artículos útiles, claros y enfocados en las necesidades reales de técnicos y responsables de proyectos eléctricos. Nuestro equipo se encarga de investigar, estructurar, revisar y mantener actualizados los contenidos, asegurando que cada publicación aporte valor práctico, respaldo técnico y orientación confiable a nuestra comunidad profesional.

Artículos Relacionados

Load More

Welcome Back!

Login to your account below

Forgotten Password?

Retrieve your password

Please enter your username or email address to reset your password.

Log In

Add New Playlist

No Result
View All Result

© 2025 Arriendos QVM. Todos los derechos reservados.
