Diagnóstico Avanzado de Armónicos con Fluke 435-II: Análisis Técnico Completo para Calidad de Energía
Guía especializada sobre análisis de distorsión armónica, medición de THD, factor K y cuantificación de pérdidas energéticas con el analizador más avanzado de Fluke
Introducción
Los sistemas eléctricos modernos enfrentan una realidad compleja donde la proliferación de cargas no lineales ha transformado radicalmente el panorama de la calidad de energía. La distorsión armónica ya no es una curiosidad técnica, sino un factor crítico de operación que impacta directamente la eficiencia, confiabilidad y costos operativos de la infraestructura eléctrica.
Equipos como computadores, variadores de frecuencia, sistemas de iluminación LED y fuentes de alimentación conmutadas han introducido patrones de consumo que generan componentes armónicos significativos, distorsionando la forma de onda sinusoidal ideal y creando efectos en cascada que se propagan por toda la red eléctrica.
El Fluke 435 Serie II emerge como la herramienta diagnóstica más avanzada para abordar esta problemática, proporcionando análisis integral de armónicos, medición de distorsión armónica total (THD), factor K y capacidades de cuantificación económica de pérdidas energéticas que transforman datos técnicos en decisiones de negocio fundamentadas.
El Desafío Actual: Más Allá de la Medición Tradicional
🔥 Sobrecalentamiento de Activos
Transformadores, motores y conductores experimentan calentamiento adicional por corrientes armónicas, reduciendo vida útil hasta en 50%
⚡ Sobrecarga de Neutro
Armónicos de secuencia cero se suman algebraicamente en el neutro, creando sobrecargas peligrosas incluso con fases balanceadas
📉 Pérdida de Eficiencia
Factor de potencia degradado y corrientes reactivas adicionales incrementan consumo energético sin trabajo útil
🛡️ Fallas de Protecciones
Sistemas de protección tradicionales pueden operar incorrectamente debido a formas de onda distorsionadas
💰 Impacto Económico Oculto
Costos indirectos por mantenimiento prematuro, reemplazo de equipos y penalizaciones por factor de potencia
🔍 Diagnóstico Complejo
Problemas intermitentes y multicausales requieren análisis sofisticado más allá de mediciones puntuales
El Costo Real de la Inacción
Estudios industriales demuestran que por cada dólar invertido en diagnóstico preventivo de armónicos con equipos como el Fluke 435-II, las organizaciones ahorran entre $3-7 dólares en costos evitados por fallas prematuras, pérdidas energéticas y tiempos de inactividad no planificados. La medición reactiva después de la falla resulta 10 veces más costosa que el diagnóstico predictivo.
Contenido Técnico Especializado
1
Fundamentos Técnicos: Origen y Propagación
Análisis profundo de cargas no lineales, generación de armónicos y mecanismos de propagación en sistemas eléctricos reales
2
Impacto Crítico en Infraestructura Eléctrica
Consecuencias cuantificadas en transformadores, motores, conductores y sistemas de protección con casos reales documentados
3
Diagnóstico Avanzado con Fluke 435-II
Especificaciones técnicas, capacidades de medición, análisis de THD, factor K y cuantificación de pérdidas energéticas
4
Metodologías de Análisis y Criterios
Procedimientos sistemáticos, interpretación de resultados, límites normativos y toma de decisiones basada en datos
5
FAQ Técnicas Especializadas
Respuestas a consultas avanzadas sobre implementación, interpretación de resultados y optimización de programas de medición
Sección 1: Fundamentos Técnicos - Origen y Propagación de Armónicos
⚡ Fundamentos Técnicos: Origen y Propagación de Armónicos
Los armónicos eléctricos son componentes sinusoidales de frecuencias múltiples enteras de la frecuencia fundamental (50/60 Hz) que se superponen a la forma de onda ideal, creando distorsión. Esta distorsión no es aleatoria: responde a patrones matemáticos precisos determinados por las características de las cargas que los generan.
El concepto fundamental radica en que cualquier forma de onda periódica no sinusoidal puede descomponerse matemáticamente en una serie de componentes sinusoidales mediante la Serie de Fourier, donde cada componente armónico tiene una frecuencia específica, amplitud y fase características.
f(t) = A₀ + Σ(Aₙ·cos(nωt + φₙ))
donde n = 1,2,3... representa cada orden armónico
donde n = 1,2,3... representa cada orden armónico
🏭 Cargas No Lineales: Los Generadores de Distorsión
🔌 Equipos Modernos y su Contribución Armónica
💻 Fuentes Conmutadas (SMPS)
Computadores, servidores y equipos electrónicos. Rectificación con filtros capacitivos genera corrientes de alta frecuencia con picos pronunciados.
THD típico: 80-120%🔄 Variadores de Frecuencia (VFD)
Control de velocidad en motores mediante PWM. Generan armónicos característicos 5°, 7°, 11°, 13° con magnitudes significativas.
THD típico: 35-80%💡 Iluminación LED/Fluorescente
Balastos electrónicos y drivers LED con rectificación. Contribución individual baja pero efecto acumulativo significativo.
THD típico: 15-30%🔋 Sistemas UPS
Alimentación ininterrumpida con doble conversión. Inversores PWM generan espectro armónico amplio hasta orden 25.
THD típico: 5-15%🏭 Hornos de Arco Eléctrico
Cargas industriales con impedancia variable. Generan armónicos pares e impares con componentes interarmónicos.
THD típico: 10-25%⚡ Soldadoras Electrónicas
Rectificadores controlados con tiristores. Armónicos característicos dependientes del ángulo de disparo.
THD típico: 25-50%🔄 El Proceso de Distorsión: De Fuente a Propagación
⚙️ Mecanismo de Generación y Propagación Armónica
1
Generación Local: Las cargas no lineales demandan corriente distorsionada de la red, creando componentes armónicos específicos según su tecnología de rectificación o conmutación.
▼
2
Propagación por Impedancia: Las corrientes armónicas circulan por la impedancia del sistema (cables, transformadores), generando caídas de tensión armónicas según la Ley de Ohm.
▼
3
Distorsión de Tensión: La tensión del sistema se distorsiona, afectando TODOS los equipos conectados, incluso cargas lineales que no generan armónicos.
▼
4
Efectos en Cascada: La distorsión de tensión induce corrientes armónicas adicionales en equipos sensibles, amplificando el problema y creando resonancias.
📊 Espectro Armónico Característico
Espectro Típico: Rectificador Trifásico de 6 Pulsos
*Magnitudes relativas típicas para rectificador trifásico. Armónicos pares prácticamente nulos.
| Orden Armónico | Frecuencia (50Hz) | Frecuencia (60Hz) | Secuencia | Efecto Principal |
|---|---|---|---|---|
| 3° | 150 Hz | 180 Hz | Cero | Sobrecarga de neutro |
| 5° | 250 Hz | 300 Hz | Negativa | Par de frenado en motores |
| 7° | 350 Hz | 420 Hz | Positiva | Sobrevelocidad en motores |
| 9° | 450 Hz | 540 Hz | Cero | Sobrecarga de neutro |
| 11° | 550 Hz | 660 Hz | Negativa | Pérdidas adicionales |
| 13° | 650 Hz | 780 Hz | Positiva | Pérdidas adicionales |
Profundiza en este tema técnico
La Precisión en Entornos Distorsionados: El Método Unificado de Medición de Potencia (UMP) del Fluke 435-II
Descubre cómo el método UMP según IEEE 1459 garantiza mediciones precisas incluso en sistemas desequilibrados y distorsionados, superando las limitaciones de métodos clásicos.
📖 Leer artículo técnico completo
Sección 2: Impacto Crítico en Infraestructura Eléctrica
🔥 Impacto Crítico en Infraestructura Eléctrica
Los armónicos no son solo una curiosidad técnica: representan una amenaza cuantificable para la infraestructura eléctrica que se traduce en costos operativos incrementales, mantenimiento prematuro y riesgos de seguridad documentados.
50%
Reducción típica vida útil transformadores
25%
Pérdidas adicionales en motores
1.73x
Factor de sobrecarga en neutro (3° armónico)
15-35%
Incremento costos energéticos
🔥 Sobrecalentamiento de Transformadores
⚡ Mecanismo de Degradación Acelerada
Los armónicos, especialmente los de alta frecuencia (5°, 7°, 11°, 13°), incrementan significativamente las pérdidas internas del transformador a través de tres mecanismos simultáneos:
*Distribución típica de pérdidas adicionales por armónicos en transformadores de potencia
📊 Factor K: Cuantificación del Sobrecalentamiento
El Factor K es un índice que cuantifica el efecto de calentamiento adicional causado por corrientes armónicas, siendo fundamental para la selección y operación segura de transformadores:
K = Σ(Ih² × h²) / I1²
donde Ih = corriente armónica orden h, I1 = corriente fundamental
donde Ih = corriente armónica orden h, I1 = corriente fundamental
| Tipo de Carga | Factor K Típico | Derating Necesario | Impacto Operativo |
|---|---|---|---|
| Cargas Lineales | 1.0 | 0% | Operación nominal |
| Oficinas (SMPS) | 4-9 | 15-25% | Sobrecalentamiento moderado |
| Variadores de Frecuencia | 13-18 | 30-50% | Degradación acelerada |
| Rectificadores Industriales | 20-40 | 50-70% | Riesgo de falla prematura |
Análisis técnico especializado
Desglose del Factor K: Cómo los Armónicos Afectan la Vida Útil de sus Transformadores
Profundiza en cálculos numéricos del Factor K, tablas de factores típicos por tipo de carga y criterios de selección de transformadores para aplicaciones con alto contenido armónico.
📊 Ver análisis detallado del Factor K⚡ Peligro Oculto en Conductores de Neutro
🚨 ALERTA CRÍTICA: Riesgo de Incendio por Sobrecarga de Neutro
Los armónicos de secuencia cero (3°, 9°, 15°, 21°...) presentan la característica única de sumarse algebraicamente en el conductor neutro, incluso cuando las fases están perfectamente balanceadas. Este fenómeno puede generar corrientes en el neutro superiores a las de las fases, creando un riesgo de incendio crítico.
Ejemplo: Sistema Trifásico con 30% de 3° Armónico por Fase
Fase A
100A + 30A(3°)
100A + 30A(3°)
Fase B
100A + 30A(3°)
100A + 30A(3°)
Fase C
100A + 30A(3°)
100A + 30A(3°)
NEUTRO
90A (3°)
90A (3°)
⚠️ Neutro diseñado para 50% de corriente de fase (65A) ahora conduce 90A (138% sobrecarga)
Casos documentados: Sistemas de iluminación LED y equipos informáticos han generado corrientes de neutro 1.5-1.8 veces superiores a las de fase, causando sobrecalentamiento de cables, degradación de aislamiento y riesgo de ignición en instalaciones no preparadas para este fenómeno.
Caso de estudio crítico
El Peligro Oculto en el Neutro: Sobrecargas por Armónicos de Secuencia Cero y Soluciones Prácticas
Análisis de casos reales de incendios por sobrecarga de neutro, gráficos de suma vectorial de armónicos de secuencia cero y soluciones prácticas de dimensionamiento.
🚨 Ver casos y soluciones prácticas🔄 Reducción de Vida Útil en Motores Trifásicos
⚙️ Pérdida de Eficiencia y Degradación Acelerada
Los armónicos afectan los motores trifásicos a través de múltiples mecanismos que se traducen en pérdida de par útil, incremento de temperatura y reducción significativa de vida operativa:
85% Par Útil
15% Pérdidas
Armónicas
15% Pérdidas
Armónicas
Mecanismos de Degradación:
- • Armónicos Secuencia Negativa (5°, 11°): Crean par de frenado, reduciendo velocidad y eficiencia
- • Armónicos Secuencia Positiva (7°, 13°): Generan sobrevelocidad y vibraciones adicionales
- • Pérdidas I²R Adicionales: Corrientes armónicas incrementan calentamiento de devanados
- • Pérdidas en Núcleo: Frecuencias superiores aumentan pérdidas por histéresis
Impacto en Vida Útil según % THD de Tensión
*Estimación basada en estudios IEEE para motores de inducción estándar
Impacto Económico Cuantificado: Un motor de 50 HP operando con 5% THD experimenta aproximadamente $3,200 anuales en costos adicionales por pérdidas energéticas y $15,000 en costos evitados por reemplazo prematuro cada 7 años de operación.
Análisis específico de motores
Armónicos en Motores Trifásicos: El Impacto en el Par, la Eficiencia y la Vida Útil
Diagramas técnicos de pérdida de par por secuencia armónica, gráficos de vida útil vs. nivel de armónicos y metodologías de cálculo de costos adicionales.
⚙️ Ver análisis completo de motores
Sección 3: Diagnóstico Avanzado con Fluke 435-II

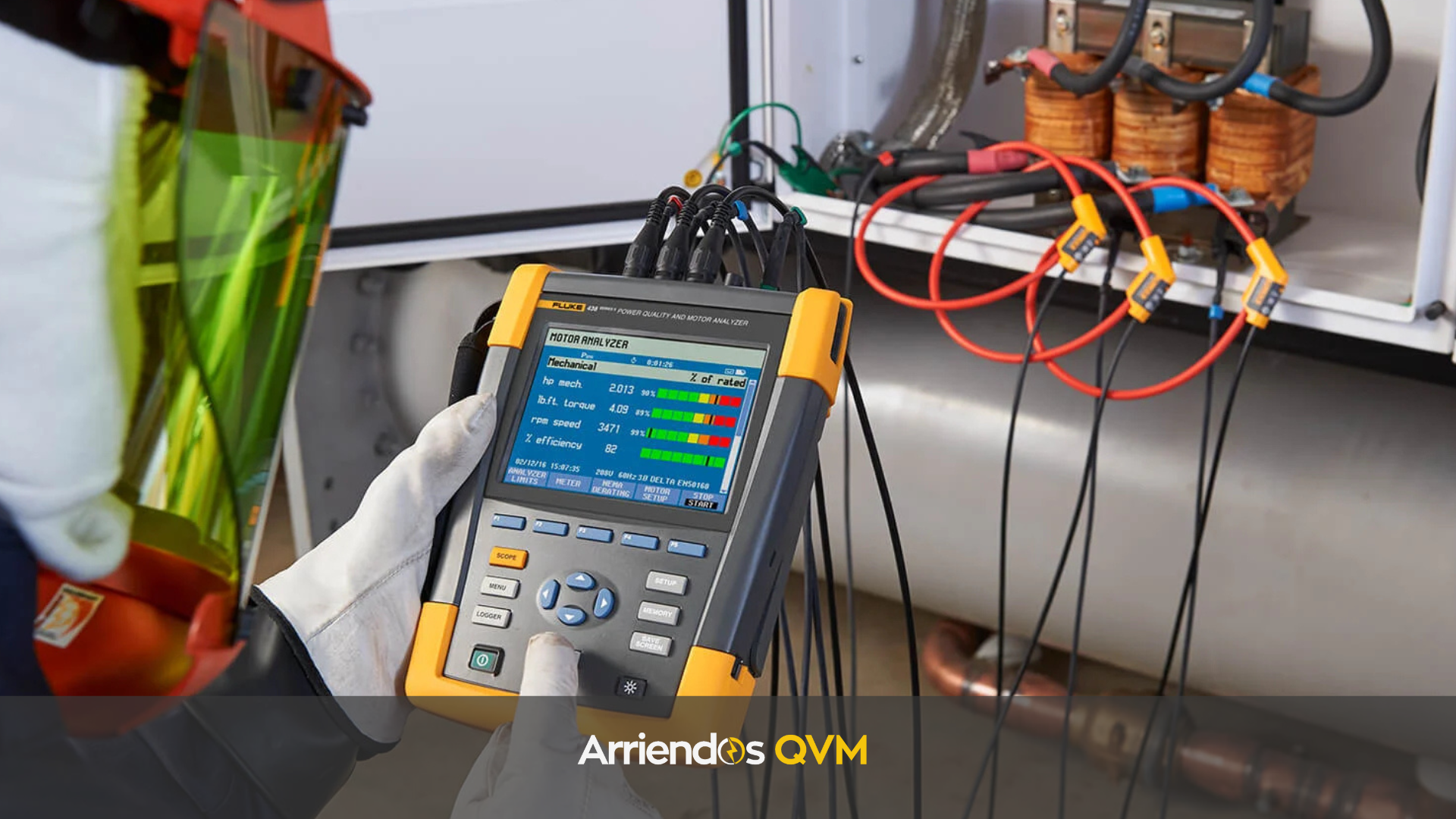

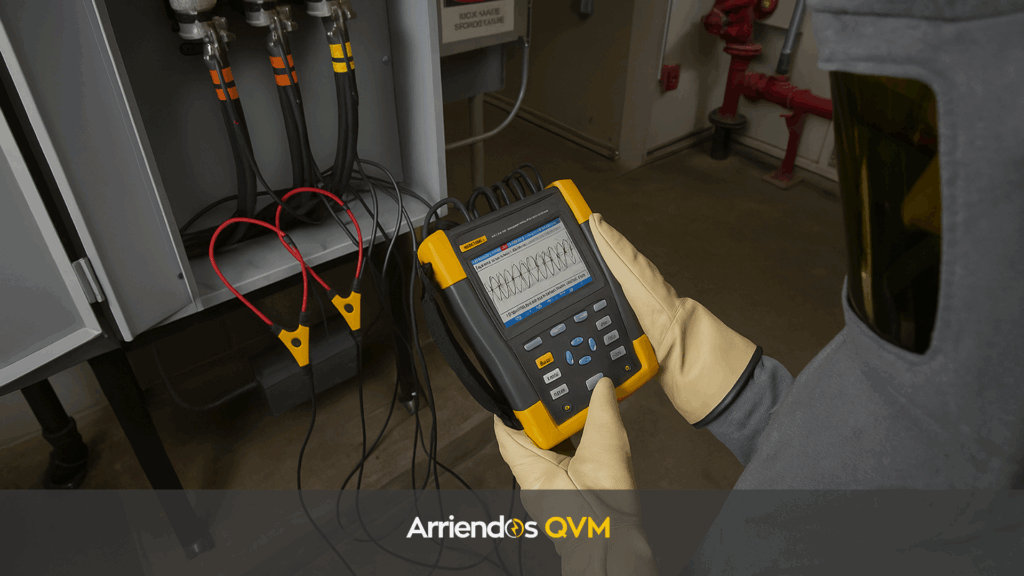

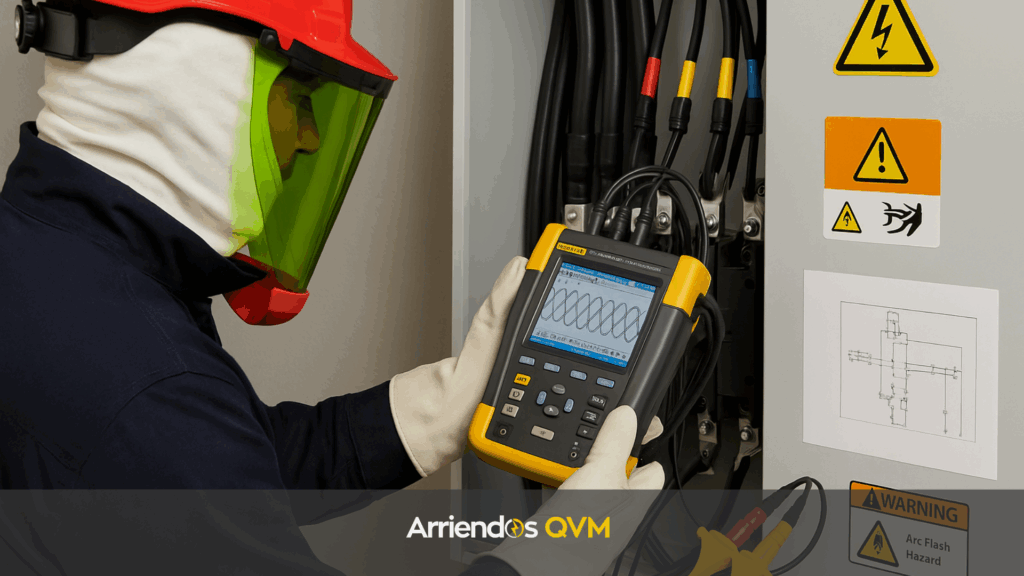

🔬 Diagnóstico Avanzado con Fluke 435 Serie II
Fluke 435 Serie II: Precisión Clase A para Análisis Críticos
El último analizador de calidad eléctrica y energía de Fluke, diseñado específicamente para el diagnóstico integral de armónicos, distorsión y cuantificación económica de pérdidas energéticas en aplicaciones industriales y comerciales exigentes.
Clase A
Conformidad IEC 61000-4-30
150
Parámetros simultáneos
50°
Orden armónico máximo
1 Año
Capacidad de registro
🏆 Conformidad Normativa y Certificaciones
IEC 61000-4-30 Clase A Edición 2: Máximo nivel de precisión para informes oficiales y aplicaciones legales, garantizando trazabilidad metrológica completa.
EN50160 Calidad de Energía: Monitor integrado de 10 parámetros con indicadores visuales de conformidad normativa en tiempo real.
IEEE 1459 Método UMP: Implementación del Método Unificado de Medición de Potencia para sistemas desequilibrados y distorsionados.
Certificación INN NCh-ISO 17025: Equipos entregados con certificación vigente y trazabilidad a patrones internacionales.
⚡ Capacidades de Medición Especializadas
🔍 Análisis Integral de Armónicos y Distorsión
📊 THD y Armónicos Individuales
Medición y registro de armónicos e interarmónicos de tensión, corriente y potencia hasta el orden 50, incluyendo componentes de CC.
Precisión: ±2.5% para THD | Resolución: 0.1%
🔥 Factor K
Cálculo automático del factor de calentamiento adicional en transformadores debido a corrientes armónicas, esencial para sizing y derating.
Rango: 1-50 | Algoritmo IEEE C57.110
📈 Factor de Cresta
Indicador de distorsión de forma de onda. Valores >1.8 sugieren alta distorsión por cargas como rectificadores.
Rango: 1.0-10.0 | Precisión: ±5%
🌊 Formas de Onda en Tiempo Real
Captura y visualización de formas de onda de tensión y corriente con análisis espectral para identificación de fuentes armónicas.
Frecuencia muestreo: 10.24 kHz | 8 canales
⚖️ Desequilibrio Trifásico
Evaluación por componentes simétricas conforme a IEC61000-4-30, crítico para diagnóstico de motores y sistemas trifásicos.
Rango: 0.0-20.0% | Precisión: ±0.1%
⚡ Transitorios y PowerWave
Captura de eventos rápidos de 5 µs con amplitudes hasta 6 kV, esencial para análisis post-falla y perturbaciones.
Resolución: 200 kS/s | Trigger programable
💰 Calculadora de Pérdidas de Energía: Función Exclusiva
💎 Cuantificación Económica Patentada de Fluke
La Calculadora de Pérdidas de Energía es una función exclusiva y patentada que transforma mediciones técnicas en impacto económico cuantificable, justificando inversiones en corrección de eficiencia.
🎯 Capacidades de Monetización
Cuantifica el costo real de pérdidas por potencia activa/reactiva, desequilibrios y armónicos en cualquier divisa local, proporcionando ROI inmediato para proyectos de mejora.
Sistema Industrial Típico (500kW):
$12,400/año perdidas → $3,100/año optimizado
📊 Justificación de Inversiones
Transforma problemas técnicos abstractos en pérdidas económicas tangibles, facilitando la aprobación de proyectos de filtros armónicos, baterías de condensadores y upgrades de infraestructura.

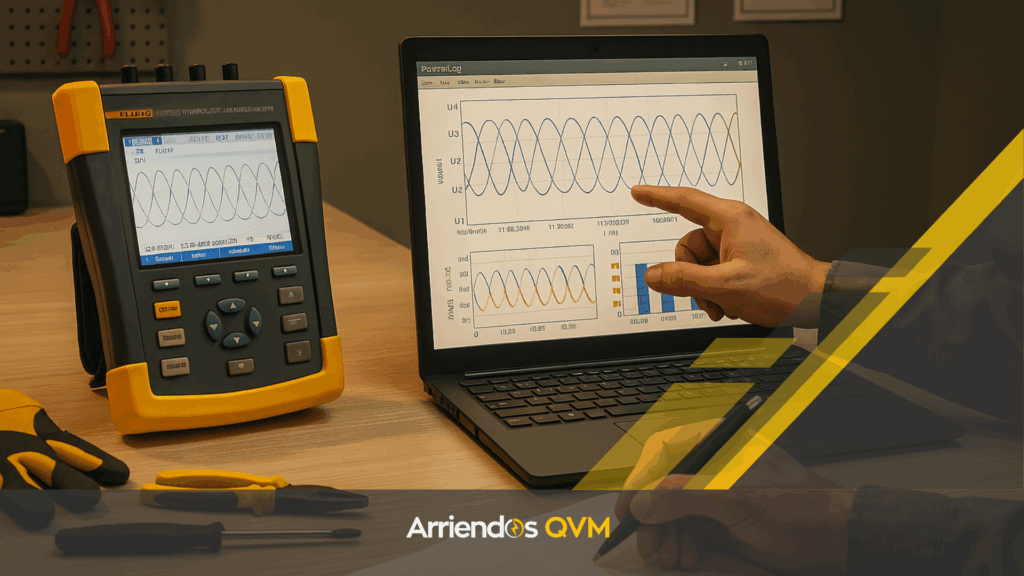

📺 Opciones de Visualización Avanzadas
📈 Interfaces Especializadas para Diagnóstico Eficiente
📊 Gráficos de Barras
Contribución porcentual de cada componente armónico a la señal total, facilitando identificación de magnitudes de distorsión.
🔢 Pantallas Multímetro
Lecturas numéricas detalladas de mediciones armónicas con precisión de laboratorio para documentación técnica.
📈 Pantallas de Tendencia
Variación temporal de armónicos y parámetros relacionados, fundamental para diagnóstico a largo plazo.
🌊 Osciloscopio Integrado
Formas de onda simultáneas de 4 canales con análisis fasorial para verificación de conexiones y secuencia.
📋 Monitor de Sistema
10 parámetros EN50160 en pantalla única con codificación por colores para supervisión de cumplimiento normativo.
📝 Lista de Eventos
Registro cronológico detallado con fecha, hora, fase, tipo y duración de perturbaciones para análisis forense.
Optimización de interfaces diagnósticas
Más Allá de los Números: Cómo las Opciones de Visualización del Fluke 435-II Transforman Datos en Diagnósticos Claros
Descubre workflows de diagnóstico optimizados, capturas de pantalla detalladas y metodologías para maximizar la eficiencia interpretativa de cada modo de visualización.
📺 Ver guía de interfaces avanzadas🎯 Método Unificado de Medición de Potencia (UMP)
⚖️ Precisión en Entornos Distorsionados según IEEE 1459
El Fluke 435-II implementa el Método Unificado de Medición de Potencia que garantiza resultados correctos incluso en sistemas desequilibrados y distorsionados, superando limitaciones de métodos clásicos.
❌ Métodos Clásicos
- Imprecisión en sistemas desequilibrados
- Errores significativos con distorsión >5%
- Incapacidad de separar componentes
- Resultados inconsistentes entre equipos
✅ Método UMP (IEEE 1459)
- Precisión mantenida hasta 20% desequilibrio
- Corrección automática por distorsión
- Separación de potencias fundamental/armónica
- Reproducibilidad entre laboratorios
🎯 Impacto en Confiabilidad de Datos
Esta metodología es crucial para identificar correctamente el desperdicio de energía y justificar inversiones en filtrado armónico, asegurando que las mediciones de referencia sean fiables independientemente de las condiciones del sistema.
🚀 Descubre Más Sobre el Fluke 435 Serie II
Accede a especificaciones técnicas completas, casos de aplicación y opciones de arriendo especializado
✅ Disponibilidad inmediata • ✅ Soporte técnico especializado • ✅ Capacitación incluida • ✅ Certificación INN vigente
4. Anomalías Básicas que la Prueba TTR Detecta: Señales de Alerta Temprana
Metodologías de Análisis y Criterios de Evaluación
El diagnóstico efectivo de armónicos trasciende la simple recolección de datos numéricos: requiere una metodología sistemática que combine mediciones precisas, interpretación normativa y análisis de tendencias temporales para fundamentar decisiones técnicas y económicas críticas.
El Fluke 435 Serie II no solo proporciona mediciones de laboratorio, sino que integra algoritmos de análisis que automatizan la interpretación según estándares internacionales, acelerando el proceso diagnóstico y minimizando errores de interpretación humana.
🎯 Enfoque Sistemático de Diagnóstico
⚙️ Flujo de Diagnóstico Optimizado con Fluke 435-II
1
Caracterización Inicial del Sistema
Medición baseline de 150 parámetros simultáneos durante al menos 24 horas para establecer perfil operativo completo y detectar variaciones cíclicas.
2
Análisis Espectral Detallado
Identificación de órdenes armónicos dominantes hasta el 50°, correlación con tipos de cargas presentes y cuantificación de THD por fase y componente.
3
Evaluación de Conformidad Normativa
Comparación automática con límites EN50160, IEEE 519 y normativas locales mediante el Monitor de Sistema integrado con alertas por colores.
4
Cuantificación de Impacto Económico
Aplicación de la Calculadora de Pérdidas patentada para monetizar el costo de distorsión y justificar inversiones correctivas.
5
Recomendaciones Técnicas Priorizadas
Generación de plan de acción basado en criticidad, ROI y viabilidad técnica, integrando análisis de Factor K y desequilibrios.
📋 Límites Normativos y Criterios de Aceptación
⚖️ Estándares Internacionales Implementados en Fluke 435-II
| Parámetro | Límite Normal | Atención | Crítico | Norma Referencia |
|---|---|---|---|---|
| THD Tensión | ≤ 5% | 5-8% | > 8% | EN50160 / IEEE 519 |
| THD Corriente | ≤ 5% | 5-15% | > 15% | IEEE 519-2014 |
| Factor K | 1.0-4.0 | 4.0-13 | > 13 | IEEE C57.110 |
| Desequilibrio Tensión | ≤ 2% | 2-3% | > 3% | EN50160 |
| Factor de Cresta | 1.41 | 1.41-1.8 | > 1.8 | IEC 61000-4-7 |
| 3° Armónico Individual | ≤ 3% | 3-5% | > 5% | EN50160 |
🔍 Interpretación de Resultados: Matriz de Decisión
🧠 Escenarios Típicos y Acciones Recomendadas
✅ Sistema Óptimo
THD < 3%, Factor K < 4, Desequilibrio < 1%
Acción: Mantenimiento preventivo estándar. Monitoreo anual con Fluke 435-II.
⚠️ Distorsión Moderada
THD 5-8%, 5° armónico > 4%, Factor K 4-9
Acción: Identificar cargas no lineales dominantes. Evaluar filtros pasivos.
🚨 Neutro Sobrecargado
3° armónico > 20%, I neutro > I fase
Acción: Inspección térmica inmediata. Redimensionamiento de neutro urgente.
⚡ Transformador en Riesgo
Factor K > 13, THD > 10%, T° elevada
Acción: Derating inmediato. Evaluación de reemplazo por transformador K-rated.
🔄 Motor Degradado
5° armónico > 6%, Desequilibrio > 2%, Vibración anómala
Acción: Análisis de corriente de motor (MCSA). Filtros de línea recomendados.
💰 Pérdidas Económicas
THD > 8%, FP < 0.9, Pérdidas > $5k/año
Acción: Análisis ROI de filtros activos. Banco de condensadores con desintonia.
📈 Análisis de Tendencias Temporales
⏱️ Evolución Temporal y Diagnóstico Predictivo
El análisis de tendencias permite detectar degradación gradual antes de que se manifieste como falla operativa, optimizando ventanas de mantenimiento y minimizando interrupciones no planificadas.
Ejemplo: Evolución THD en Sistema Industrial
📊 Interpretación del Patrón de Degradación:
Mes 1-3: Normal
THD estable < 4%. Sistema en condiciones óptimas.
Mes 6: Atención
THD > 5%. Inicio de degradación detectable.
Mes 9: Preocupación
THD > 7%. Aceleración de degradación.
Mes 12: Crítico
THD > 9%. Intervención urgente requerida.
🎯 Acciones Predictivas Basadas en Tendencia:
- Mes 6: Programar inspección detallada de cargas no lineales
- Mes 9: Evaluar opciones de filtrado, presupuestar soluciones
- Mes 12: Implementar medidas correctivas inmediatas
- Proyección: Sin acción, THD alcanzaría 15% en mes 18
💰 Análisis Costo-Beneficio
💡 Calculadora de Pérdidas de Energía: ROI Cuantificable
La función patentada del Fluke 435-II transforma datos técnicos abstractos en impacto económico tangible, facilitando la justificación de inversiones correctivas ante la dirección.
| Sector Industrial | THD Típico | Pérdidas Anuales | Inversión Filtrado | ROI (Meses) |
|---|---|---|---|---|
| Manufactura Automotriz | 8-12% | $45,000-$80,000 | $120,000-$180,000 | 18-24 |
| Centros de Datos | 12-18% | $80,000-$150,000 | $200,000-$350,000 | 15-28 |
| Petroquímica | 6-10% | $120,000-$250,000 | $300,000-$500,000 | 12-20 |
| Hospitales | 5-8% | $35,000-$60,000 | $80,000-$140,000 | 16-28 |
| Minería | 15-25% | $200,000-$400,000 | $400,000-$700,000 | 12-21 |
🎯 Factores Multiplicadores de ROI
🏭 Operación 24/7:
ROI mejora 2.5x vs. operación estándar (8h/día)
ROI mejora 2.5x vs. operación estándar (8h/día)
⚡ Tarifas Eléctricas Altas:
Cada $0.01/kWh adicional reduce payback en 2-3 meses
Cada $0.01/kWh adicional reduce payback en 2-3 meses
🏥 Procesos Críticos:
Costo de parada no programada: $50,000-$500,000/hora
Costo de parada no programada: $50,000-$500,000/hora
🔄 Equipos Envejecidos:
Mayor susceptibilidad a armónicos acelera ROI 1.5-3x
Mayor susceptibilidad a armónicos acelera ROI 1.5-3x
🔬 Técnicas de Análisis Avanzado
🧪 Metodologías Especializadas del Fluke 435-II
📊 Análisis Espectral Detallado
Descomposición FFT hasta armónico 50° con resolución de 0.1% para identificar firmas específicas de equipos problemáticos.
Aplicación: Identificación de VFDs defectuosos, rectificadores mal sintonizados, cargas intermitentes.
⚡ Correlación Temporal
Análisis simultáneo de 150 parámetros con timestamp sincronizado para correlacionar eventos de distorsión con operación de cargas.
Aplicación: Identificar causas raíz de distorsión intermitente, optimizar secuencias de arranque.
🎯 Análisis de Interarmónicos
Detección de componentes frecuenciales no múltiplos de la fundamental, típicos de convertidores estáticos y cicloconvertidores.
Aplicación: Diagnóstico de molinos de cemento, laminadores, sistemas de soldadura de alta frecuencia.
📈 Trending Predictivo
Algoritmos de machine learning para proyectar evolución futura basada en patrones históricos de degradación.
Aplicación: Planificación de mantenimiento predictivo, optimización de inversiones CAPEX.
🎓 Casos de Estudio Aplicados
🏭 Implementaciones Exitosas por Sector
🏥 Hospital Regional - Chile
Problema: THD 12%, equipos médicos sensibles con fallas recurrentes, costos de mantenimiento elevados.
Solución Fluke 435-II: Identificó UPS sobrecargados como fuente principal. Implementación de filtros activos.
Resultado: THD reducido a 3.2%, cero fallas en equipos críticos, ROI 14 meses.
🏭 Planta Automotriz - México
Problema: Factor K 18, transformadores sobrecalentándose, riesgo de parada de producción.
Solución Fluke 435-II: Análisis espectral identificó líneas de soldadura como culpables. Reconfiguración de cargas.
Resultado: Factor K reducido a 8.5, temperatura normal, ahorro $120,000/año.
💻 Data Center - Colombia
Problema: Neutro sobrecargado 180%, riesgo de incendio, corriente 3° armónico 85%.
Solución Fluke 435-II: Documentó patrón temporal correlacionado con cargas de servidores. Filtro de secuencia cero.
Resultado: Corriente neutro normalizada, certificación de seguridad renovada.
⛏️ Mina de Cobre - Perú
Problema: THD 25%, motores de molinos con fallas prematuras, costos de mantenimiento críticos.
Solución Fluke 435-II: Correlación temporal identificó arranques simultáneos como trigger. Secuenciador automático.
Resultado: THD 6.8%, vida útil motores +40%, ROI 8 meses.
🔧 Metodología de Implementación
📋 Plan de Implementación Estructurado
📊
FASE 1: Diagnóstico Inicial (Semanas 1-2)
Instalación del Fluke 435-II y medición baseline de 7 días. Identificación de problemas críticos y establecimiento de línea base operativa.
🔍
FASE 2: Análisis Detallado (Semanas 3-4)
Correlación temporal, identificación de fuentes específicas, análisis espectral avanzado y cálculo preliminar de ROI de soluciones.
🎯
FASE 3: Diseño de Solución (Semanas 5-8)
Especificación técnica detallada, presupuesto de inversión, cronograma de implementación y análisis costo-beneficio final.
⚙️
FASE 4: Implementación (Semanas 9-16)
Procuramiento, instalación de soluciones correctivas, comisionamiento, pruebas de aceptación y verificación de resultados.
📈
FASE 5: Monitoreo Continuo (Semanas 17+)
Seguimiento de KPIs con alertas automáticas, optimización fina, documentación de resultados y mantenimiento predictivo.
📚 Integración con Sistemas de Gestión
🔗 Conectividad y Automatización Avanzada
El Fluke 435-II trasciende la medición puntual para integrarse como nodo inteligente en ecosistemas de gestión de activos, proporcionando datos en tiempo real para toma de decisiones automatizada.
📊 Adquisición Automática de Datos
Transferencia vía Wi-Fi/Ethernet a sistemas PowerLog, SCADA, y plataformas cloud para análisis centralizados sin intervención manual.
Beneficio: Eliminación de errores de transcripción, datos en tiempo real 24/7.
🚨 Alertas Inteligentes Configurables
Umbrales dinámicos que se adaptan según patrones históricos, evitando falsas alarmas y priorizando eventos críticos.
Beneficio: Respuesta proactiva a problemas emergentes, reducción de downtime no programado.
📈 Reportes Automáticos Ejecutivos
Generación programada de dashboards con KPIs de calidad de energía, tendencias y recomendaciones priorizadas por ROI.
Beneficio: Información ejecutiva actualizada, justificación automática de inversiones.
🎯 Optimización Continua de Procesos
Machine learning aplicado a patrones de consumo para sugerir ajustes operativos que minimicen distorsión armónica.
Beneficio: Mejora continua automatizada, optimización energética sin intervención humana.
🚀 Transforme su Gestión de Armónicos
Descubra cómo el Fluke 435 Serie II puede revolucionar su programa de calidad de energía con metodologías probadas y ROI cuantificable
✅ Disponibilidad inmediata • ✅ Soporte técnico especializado • ✅ Capacitación incluida
Sección 5: Preguntas Frecuentes
❓ FAQ Técnicas Especializadas: Armónicos y Distorsión
Las siguientes preguntas técnicas abordan los desafíos más comunes en el análisis de armónicos y distorsión eléctrica, basadas en consultas reales de ingenieros y técnicos especializados en calidad de energía que utilizan el Fluke 435 Serie II para diagnóstico avanzado de sistemas eléctricos.
❓ Preguntas Frecuentes: Armónicos y Calidad de Energía
¿Cómo distinguir entre armónicos causados por cargas internas vs. distorsión de la red eléctrica?
El Fluke 435 Serie II permite identificar el origen de la distorsión mediante análisis comparativo sistemático y sus capacidades avanzadas de medición temporal:
Metodología de Identificación del Fluke 435-II:
- Medición en punto de acometida: Instalar el Fluke 435-II antes del transformador principal para medir distorsión base de la red
- Análisis con cargas desconectadas: THD que permanece >3% con cargas internas desconectadas indica distorsión de red externa
- Identificación espectral: Armónicos de red típicamente presentan 5°, 7°, 11°, 13° dominantes vs. cargas internas (3°, 9°, 15°)
- Correlación temporal: Usar función de trending para correlacionar distorsión con ciclos operativos internos durante períodos de registro extendido
Criterio práctico: Si THD en punto de conexión > 5% durante horarios de baja carga (2-6 AM),
el 80% de la distorsión proviene de la red externa según estudios de campo documentados.
Herramienta específica: La función "Monitor del Sistema" del Fluke 435-II permite configurar alertas diferenciadas para distorsión de red vs. interna, optimizando estrategias correctivas y reduciendo costos innecesarios de filtrado interno.
¿Por qué el Factor K es más crítico que el THD para evaluar el riesgo en transformadores?
El Factor K considera el efecto de calentamiento diferencial de cada orden armónico basado en su frecuencia, mientras que el THD trata todos los armónicos por igual. El Fluke 435-II calcula automáticamente ambos indicadores con precisión clase A:
Diferencia matemática fundamental:
• THD = √(I₂² + I₃² + ... + Iₙ²) / I₁ (suma cuadrática simple)
• Factor K = Σ(Iₙ²/I₁² × n²) (pondera por frecuencia al cuadrado)
• THD = √(I₂² + I₃² + ... + Iₙ²) / I₁ (suma cuadrática simple)
• Factor K = Σ(Iₙ²/I₁² × n²) (pondera por frecuencia al cuadrado)
| Factor K Medido | Interpretación | Acción Requerida | Configuración Fluke 435-II |
|---|---|---|---|
| 1.0-4.0 | Operación normal | Monitoreo rutinario | Alertas deshabilitadas |
| 4.1-9.0 | Atención requerida | Considerar transformador K-4 | Alertas automáticas |
| 9.1-13.0 | Condición crítica | Transformador K-13 + derating | Alarmas críticas |
| >13.0 | Emergencia | K-20 + filtros + derating 80% | Notificación inmediata |
¿Cómo cuantificar económicamente las pérdidas por armónicos para justificar inversiones correctivas?
La Calculadora de Pérdidas de Energía del Fluke 435-II transforma datos técnicos en impacto económico cuantificable, proporcionando justificación directa para inversiones en eficiencia:
Metodología de Cálculo Automático del Fluke 435-II:
- Pérdidas adicionales por THD: Cálculo automático de kW adicionales por distorsión usando algoritmos IEEE 519
- Factor de potencia degradado: Cuantificación de kVAr reactivos por armónicos que no son compensables por capacitores convencionales
- Penalizaciones tarifarias: Cálculo automático de multas por bajo factor de potencia en tarifa local configurada
- Depreciación acelerada: Costo de reducción de vida útil en transformadores y motores basado en estudios actuariales
Fórmula integrada en el equipo:
Pérdidas Anuales = (kW_base × THD² × 0.15 + Penalización_FP + Mantenimiento_Extra) × 8760h × $/kWh
+ Depreciación_Acelerada + Multas_Calidad_Energía
Pérdidas Anuales = (kW_base × THD² × 0.15 + Penalización_FP + Mantenimiento_Extra) × 8760h × $/kWh
+ Depreciación_Acelerada + Multas_Calidad_Energía
| THD del Sistema | Pérdidas Adicionales | Costo Anual (500kW) | ROI Filtros (meses) |
|---|---|---|---|
| 5-8% | 2-5% | $8,000-$18,000 | 24-36 |
| 8-12% | 5-12% | $18,000-$35,000 | 18-24 |
| 12-20% | 12-25% | $35,000-$65,000 | 12-18 |
| >20% | 25-40% | $65,000-$120,000 | 8-12 |
Valor agregado: El Fluke 435-II genera automáticamente reportes ejecutivos con análisis costo-beneficio, facilitando la justificación ante dirección de inversiones en filtrado activo o pasivo con datos financieros concretos.
¿Por qué el neutro puede transportar más corriente que las fases en sistemas "balanceados"?
Los armónicos de secuencia cero (múltiplos de 3) tienen la característica única de sumarse aritméticamente en el neutro, independiente del balance de carga fundamental. El Fluke 435-II detecta y cuantifica automáticamente este fenómeno:
Mecanismo físico fundamental:
• Armónicos 3°, 9°, 15°, 21°: mismo ángulo de fase en las 3 fases
• Suma vectorial en neutro: I_neutro = I₃ₐ + I₃ᵦ + I₃ᴄ (sin cancelación)
• Fundamental balanceada: I_neutro = 0 (cancelación perfecta vectorial)
• Armónicos 3°, 9°, 15°, 21°: mismo ángulo de fase en las 3 fases
• Suma vectorial en neutro: I_neutro = I₃ₐ + I₃ᵦ + I₃ᴄ (sin cancelación)
• Fundamental balanceada: I_neutro = 0 (cancelación perfecta vectorial)
Cargas Generadoras de Secuencia Cero Identificadas por el Fluke 435-II:
- Fuentes de alimentación conmutadas: Computadores, servidores (hasta 80% de 3° armónico medido en campo)
- Iluminación LED: Drivers económicos generan 60-90% de 3° armónico según análisis espectrales
- UPS monofásicos: Especialmente en modo bypass o rectificador saturado (mediciones reales)
- Hornos de inducción: Controladores de fase generan armónicos impares dominantes
Ejemplo crítico medido con Fluke 435-II:
Sistema 3φ 480V, cargas balanceadas 100A/fase:
• 3° armónico = 25% por fase (medido)
• Corriente neutro fundamental: 0A
• Corriente neutro 3° armónico: 3 × (100A × 0.25) = 75A
• Corriente RMS total neutro: √(0² + 75²) = 75A
• Resultado: Neutro carga 75% vs. fases 100A
• 3° armónico = 25% por fase (medido)
• Corriente neutro fundamental: 0A
• Corriente neutro 3° armónico: 3 × (100A × 0.25) = 75A
• Corriente RMS total neutro: √(0² + 75²) = 75A
• Resultado: Neutro carga 75% vs. fases 100A
Soluciones cuantificadas: Redimensionar neutro a 1.73x la sección de fase cuando 3° armónico >15%, o implementar filtros de secuencia cero cuando >25% según IEEE 519.
¿Cuándo es preferible usar filtros activos vs. pasivos según el análisis del Fluke 435-II?
La decisión entre filtros activos y pasivos debe basarse en el análisis espectral detallado y características dinámicas que proporciona el Fluke 435-II:
| Criterio de Análisis | Filtros Pasivos | Filtros Activos | Herramienta Fluke 435-II |
|---|---|---|---|
| Espectro armónico | Órdenes específicos dominantes (5°, 7°) | Espectro amplio y variable | Análisis FFT hasta orden 50 |
| Variabilidad temporal | Cargas constantes | Cargas variables >30% | Función trending 1 año |
| Potencia reactiva | Corrección FP incluida | Solo compensación armónica | Cálculo automático kVAr |
| Costo vs. THD | $50-150/kVAr | $200-500/kVAr | Calculadora ROI integrada |
Criterios de Decisión Basados en Medición del Fluke 435-II:
- Filtros Pasivos recomendados cuando: THD dominado por 5° y 7° armónicos (>60% del total), cargas constantes, necesidad de corrección de factor de potencia
- Filtros Activos recomendados cuando: Espectro amplio, cargas variables, interarmónicos presentes, espacio limitado para instalación
- Solución híbrida cuando: THD >15%, mix de cargas lineales/no-lineales, requerimientos simultáneos de FP y filtrado selectivo
Análisis automático Fluke 435-II:
El algoritmo integrado analiza 7 días de datos y recomienda automáticamente:
• Tipo de filtro óptimo según espectro medido
• Dimensionamiento en kVAr por orden armónico
• ROI proyectado a 5 años con diferentes tecnologías
El algoritmo integrado analiza 7 días de datos y recomienda automáticamente:
• Tipo de filtro óptimo según espectro medido
• Dimensionamiento en kVAr por orden armónico
• ROI proyectado a 5 años con diferentes tecnologías
¿Cómo interpretar los resultados del Método Unificado de Medición de Potencia (UPM) en sistemas distorsionados?
El Método Unificado de Medición de Potencia (UPM) según IEEE 1459, implementado en el Fluke 435-II, descompone la potencia aparente en componentes específicos para sistemas distorsionados y desequilibrados:
Descomposición UPM en el Fluke 435-II:
S² = P² + Q² + D²
Donde: S=Aparente, P=Activa, Q=Reactiva, D=Distorsión
D² = D_I² + D_V² + D_H² (corriente, tensión, armónica)
S² = P² + Q² + D²
Donde: S=Aparente, P=Activa, Q=Reactiva, D=Distorsión
D² = D_I² + D_V² + D_H² (corriente, tensión, armónica)
Interpretación de Componentes UPM:
- Potencia Activa (P): Única componente que realiza trabajo útil, no afectada por distorsión
- Potencia Reactiva (Q): Solo componente fundamental, compensable con capacitores
- Potencia de Distorsión (D): Potencia "perdida" por armónicos, no compensable convencionalmente
- Factor de Potencia Verdadero: P/S (incluye efecto de distorsión)
- Factor de Potencia Fundamental: P₁/S₁ (solo componente fundamental)
Ejemplo real medido:
Sistema industrial 480V, 1000kVA:
• P = 800kW (potencia útil)
• Q = 300kVAr (reactiva fundamental)
• D = 250kVAr (distorsión armónica)
• S = √(800² + 300² + 250²) = 890kVA
• FP_verdadero = 800/890 = 0.899
Sistema industrial 480V, 1000kVA:
• P = 800kW (potencia útil)
• Q = 300kVAr (reactiva fundamental)
• D = 250kVAr (distorsión armónica)
• S = √(800² + 300² + 250²) = 890kVA
• FP_verdadero = 800/890 = 0.899
Ventaja diagnóstica: El UPM del Fluke 435-II permite cuantificar exactamente qué proporción del problema de factor de potencia se debe a reactivos (solucionable con capacitores) vs. distorsión (requiere filtros), optimizando la estrategia correctiva.
¿Qué configuraciones específicas del Fluke 435-II optimizan la detección de problemas intermitentes por armónicos?
Los problemas intermitentes por armónicos requieren configuraciones especializadas del Fluke 435-II para captura efectiva de eventos esporádicos que pueden causar daños acumulativos:
Configuración Optimizada para Eventos Intermitentes:
- Registrador personalizado: Configurar hasta 150 parámetros simultáneos con intervalos de 1 segundo para captura de alta resolución
- Umbrales de disparo: THD >8%, Factor K >10, o desviación >20% del valor promedio como triggers automáticos
- Función PowerWave: Activar captura automática de formas de onda durante eventos, con pre/post-trigger de 10 ciclos
- Análisis de transitorios: Configurar captura a 200 kS/s para eventos de alta velocidad (<5ms de duración)
Configuración recomendada para detección óptima:
• Intervalo de registro: 1 segundo (alta resolución)
• Período total: 30 días (captura ciclos operativos)
• Triggers: THD_I >8%, THD_V >5%, Factor K >12
• Almacenamiento: Automático en eventos + tendencia continua
• Intervalo de registro: 1 segundo (alta resolución)
• Período total: 30 días (captura ciclos operativos)
• Triggers: THD_I >8%, THD_V >5%, Factor K >12
• Almacenamiento: Automático en eventos + tendencia continua
Estrategias de análisis post-captura:
- Correlación temporal: Identificar patrones con ciclos de carga, arranques de motores, o conmutaciones de capacitores
- Análisis estadístico: Usar funciones del software PowerLog para identificar valores atípicos y tendencias
- Mapeo espectral: Correlacionar ordenes armónicos específicos con equipos particulares
Casos típicos de detección exitosa: Arranques de VFDs que generan picos de 30° armónico durante 2-3 segundos, resonancias por conmutación de capacitores, y distorsión por equipos defectuosos que operan intermitentemente.
🔗 Recursos Técnicos Complementarios
Análisis Avanzado Fluke 435-II
Especificaciones técnicas detalladas y capacidades de diagnóstico del analizador de calidad de energía más avanzado
Ver EspecificacionesArriendo Fluke 435-II
Accede al equipo más avanzado de análisis de calidad de energía con certificación INN y soporte técnico especializado
CotizarDesglose del Factor K
Cómo los armónicos afectan la vida útil de sus transformadores con cálculos numéricos y selección de equipos
Leer ArtículoEl Peligro Oculto en el Neutro
Sobrecargas por armónicos de secuencia cero, riesgo de incendio y soluciones prácticas de dimensionamiento
Ver SolucionesOpciones de Visualización Fluke 435-II
Cómo transformar datos de armónicos en diagnósticos claros mediante interfaces avanzadas
Explorar InterfacesArmónicos en Motores Trifásicos
Impacto en el par, eficiencia y vida útil por secuencias positivas y negativas
Analizar ImpactoMétodo Unificado de Medición (UPM)
Precisión en entornos distorsionados según IEEE 1459 con el Fluke 435-II
Dominar UPM🎯 Conclusión: La Importancia del Diagnóstico Preciso
El análisis de armónicos y distorsión con el Fluke 435 Serie II trasciende la simple medición para convertirse en una herramienta estratégica de gestión energética. Su capacidad para cuantificar económicamente los problemas, identificar causas raíz y optimizar soluciones correctivas lo posiciona como la solución integral para profesionales que buscan maximizar la eficiencia y confiabilidad de sus sistemas eléctricos.
🎯 Optimiza tu Programa de Calidad de Energía
Descubre cómo el Fluke 435 Serie II puede transformar tu enfoque de diagnóstico de armónicos y distorsión, convirtiendo problemas técnicos complejos en soluciones económicamente justificables.
Artículos Relacionados
Fluke 435-II: Todo lo Que Debes Saber para tu Próximo Proyecto Eléctrico
Descubre todo sobre el Fluke 435 Serie II en nuestra infografía completa. El analizador de calidad de energía más avanzado...
Arriendos QVM es la primera empresa especializada en arriendo de equipos para pruebas eléctricas. Nuestro servicio es ágil, simple y de alta calidad.
