Metrel MI 3290 GX: Análisis Técnico Completo y Especificaciones de Rendimiento

Guía detallada de capacidades de medición, especificaciones técnicas y características de diseño del telurómetro profesional más avanzado del mercado.

by Team Arriendos QVM

in Telurómetros

AEMC 6471: Telurómetro Multifuncional de Precisión para Medición de Sistemas de Tierra

Infografía Metrel MI 3290 GX para Arriendos QVM

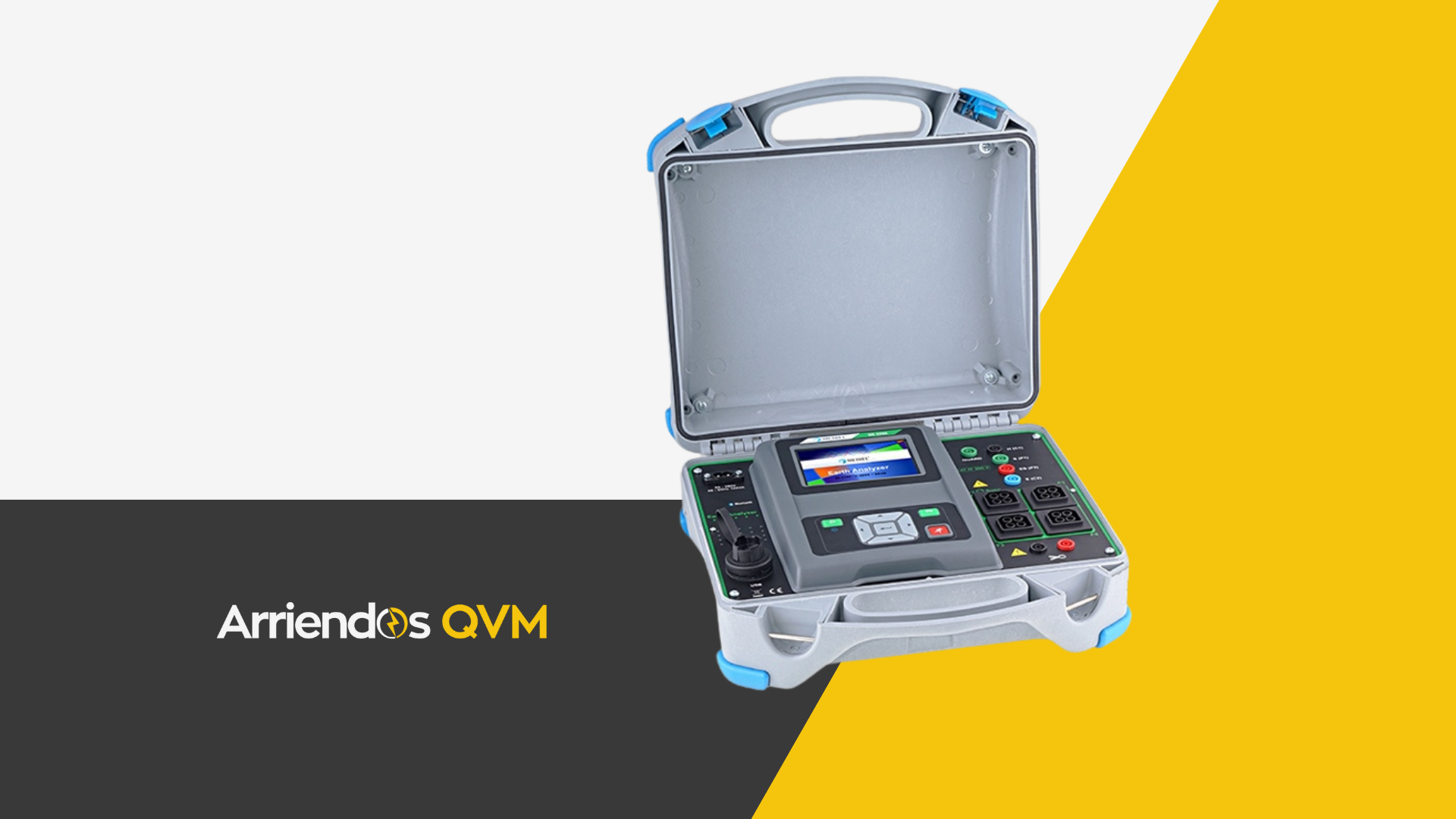

Metrel MI 3290 GX

Diagnóstico Avanzado de Sistemas de Tierra en Entornos Exigentes

El Metrel MI 3290 GX es mucho más que un simple telurómetro; es un sistema de diagnóstico portátil, alimentado por batería o desde la red, diseñado para enfrentar los rigores del trabajo en terreno con precisión y confiabilidad excepcionales.

🛡️

IP65

Protección Robusta

Resistente al polvo y agua

🔋

>8h

Autonomía de Batería

Operación continua extendida

💾

>1GB

Memoria Interna

Almacenamiento masivo de datos

Características Principales

Medición Avanzada

Sistema de medición 4 polos con alta inmunidad al ruido para resultados precisos en cualquier entorno.

Conectividad Completa

USB 2.0 y Bluetooth integrado para transferencia rápida de datos y control remoto.

Descripción General y Diseño

El Metrel MI 3290 GX es un equipo de vanguardia diseñado para mediciones precisas de resistencia de tierra, resistividad específica y potencial de tierra, destacando por su robustez, portabilidad y tecnología avanzada.

📦

Instrumento Compacto y Portátil

Diseñado específicamente para medir la resistencia de tierra, resistividad específica y potencial de tierra. Su construcción robusta y portátil lo convierte en la herramienta ideal para trabajos de campo en los entornos más desafiantes.

Protección IP65 (cerrado) / IP54 (abierto)

Resistencia superior al polvo y agua para operación en condiciones adversas

Alimentación Versátil

Batería Li-ion (14.4 V DC, >8h autonomía) o red eléctrica (90-260 Vac)

Autoapagado Inteligente

Después de 10 minutos de inactividad para optimizar el ahorro de energía

⭐

Modelo GX: La Versión Más Completa

El MI 3290 GX incluye todas las funcionalidades habilitadas por licencia, abarcando modos avanzados como Tierra/Tierra, Pilón, Rayos, Estructura de Proyecto, Inspección Visual y Embudo para diagnósticos exhaustivos.

Dimensiones

36 x 16 x 33 cm

Peso

6.0 - 6.15 kg (sin accesorios)

Pantalla

LCD táctil 3.4" o 4.3" (480x272px)

Interfaz

Doble: teclado físico + táctil

💡

Características Distintivas

Pantalla Táctil Avanzada

LCD a color con retroiluminación para lectura óptima en cualquier condición de luz

Operación Intuitiva

Teclado virtual combinado con controles físicos para máxima flexibilidad

Especificaciones MI 3290 GX

Especificaciones de Rendimiento

El rendimiento superior del MI 3290 GX se basa en especificaciones técnicas robustas que aseguran mediciones precisas y fiables en cualquier entorno.

Especificaciones Técnicas Detalladas

Parámetro	Rango	Precisión (23°C ± 5°C)	Resolución
Resistencia de Tierra (RE)	0.01 Ω a 19.99 kΩ	±(2% + 3 dígitos)	0.01 Ω
Resistividad (ρ)	0.01 Ωm a 9999 kΩm	±(3% + 5 dígitos)	0.01 Ωm
Resistencia DC (RDC)	0.1 Ω a 19.99 kΩ	±(1% + 2 dígitos)	0.1 Ω
Corriente RMS (I)	1 mA a 30 A	±(3% + 5 dígitos)	1 mA
Impedancia AC (Z)	0.01 Ω a 19.99 kΩ	±(3% + 3 dígitos)	0.01 Ω
Potencial de Tierra (VP)	0.1 V a 100 V	±(2% + 2 dígitos)	0.1 V
Impedancia de Impulso (ZP)	1 Ω a 1000 Ω	±(5% + 5 dígitos)	1 Ω

🌡️ Condiciones Ambientales

● Temperatura de Operación: -10°C a +50°C
● Temperatura de Almacenamiento: -20°C a +60°C
● Humedad Relativa: <95% sin condensación
● Altitud Máxima: 2000 m sobre el nivel del mar
● Protección: IP65 (cerrado) / IP54 (abierto)

⚡ Características Eléctricas

● Tensión de Prueba: 20 VAC / 40 VAC (automático)
● Corriente Máxima: >220 mA (cortocircuito)
● Frecuencias de Prueba: 55 Hz, 125 Hz, 1 kHz, 25 kHz
● Inmunidad al Ruido: Filtros digitales avanzados
● Capacidad de Electrodo: Hasta 100 µF

Rendimiento Destacado

● Calibración: Certificado de calibración incluido, vigencia de 1 año
● Inmunidad al Ruido: Elevada inmunidad al ruido eléctrico, ideal para ambientes industriales
● Tiempo de Estabilización: <15 segundos para mediciones estándar
● Repetibilidad: ±0.5% en condiciones estables

Optimización y Fiabilidad

● Tiempo de Medición: 45 s típico (4 polos a 55 Hz)
● Autoverificación: Pruebas automáticas de resistencia de sondas y conexión
● Normativas: EN 61557-5, IEEE 80-2000, IEEE 81-2012, IEC 61936-1
● Compensación: Automática de resistencia de cables y puntas de prueba

Variación de Precisión según Temperatura

Capacidades de Medición Clave

El MI 3290 GX ofrece una amplia gama de métodos de medición avanzados para cubrir todas las necesidades en el diagnóstico de sistemas de tierra, desde mediciones básicas hasta análisis complejos de impulso.

📊
Distribución de Capacidades

Resistencia de Tierra (5 métodos)

Resistividad y Corriente (4 métodos)

Impulso y Potencial (4 métodos)

⚡

Resistencia de Tierra

• 2, 3 y 4 polos

Métodos tradicionales

• Selectiva (1 pinza)

Sin desconexión

• 2 pinzas (sin picas)

Medición rápida

• HF-Tierra (25 kHz)

Alta frecuencia

• Pasiva (pinzas flex)

Medición sin interrupción del servicio

🔬

Resistividad y Corriente

Resistividad (ρ) Wenner y Schlumberger

Métodos estándar para análisis de suelo

Resistencia DC (Ohmímetro 7 mA y 200 mA)

Mediciones de baja y alta corriente

Corriente RMS (I) con pinzas

Medición de corriente en tiempo real

Impedancia CA (Z) (55 Hz a 15 kHz)

Análisis de frecuencia variable

⚡

Impulso y Potencial

• Impedancia de Impulso (Zp) (10/350 µs)

Simulación de descargas atmosféricas

• Potencial de Tierra (Vp)

Medición de potencial absoluto

• Paso y Contacto (fuente de corriente)

Seguridad en subestaciones

• PGWT

Prueba de conductor de guarda

🎯

Ventajas Técnicas Clave

📡

Rango Amplio

Hasta 19.99 kΩ para resistencia de tierra con precisión excepcional

🛡️

Inmunidad al Ruido

Elevada resistencia al ruido eléctrico en ambientes industriales

⚡

Alta Corriente

>220 mA de corriente de cortocircuito para mediciones robustas
