Diferencias entre Métodos de Medición de Resistividad del terreno: Wenner, Schlumberger
Descubre cómo elegir el mejor método para medir resistividad del terreno y optimizar tu sistema de puesta a tierra.
Evita problemas eléctricos con una correcta medición de resistividad del suelo
Si trabajas en ingeniería eléctrica, mantenimiento industrial o diseño de sistemas de puesta a tierra, sabes que una medición incorrecta de resistividad puede comprometer la seguridad y el rendimiento de tus instalaciones. Desde sobrecalentamientos hasta fallos en protecciones, la elección del método adecuado de medición es clave para garantizar un sistema eficiente y seguro.
Existen dos métodos ampliamente utilizados para llevar a cabo estas mediciones: Wenner y Schlumberger. Cada uno tiene sus propias aplicaciones, ventajas y limitaciones. En este artículo, exploraremos sus diferencias clave para ayudarte a elegir el método adecuado para tu proyecto.
Si alguna vez te has preguntado cómo optimizar la seguridad y rendimiento de tus instalaciones, ¡sigue leyendo! Este contenido te brindará una guía clara y completa para tomar decisiones informadas en tus proyectos eléctricos y geotécnicos.
Método de Wenner
El método de Wenner es ampliamente utilizado en estudios de resistividad del suelo, especialmente en terrenos homogéneos. Este método emplea cuatro electrodos alineados de manera equidistante sobre la superficie.
La corriente se inyecta a través de los electrodos exteriores, mientras que la caída de potencial se mide entre los electrodos interiores. A partir de estos valores, se calcula la resistividad del suelo utilizando la Fórmula:
ρ=2πaR
Donde:
- ρ: Resisresistividad Ω.m en el punto situado debajo del punto O, a una profundidad de h = 3a/4.
- a: base de medida en m
- R: valor (en Ω) de la resistencia leída en el ohmiómetro de tierra
✅ Ventajas:
- Es un método fácil de implementar y aplicar en campo, lo que lo hace ideal para estudios preliminares.
- Proporciona resultados rápidos y confiables en suelos homogéneos.
- Requiere un equipo relativamente sencillo y fácil de manejar.
⚠️ Limitaciones:
- No es el método más adecuado para terrenos con estratificación variable, ya que puede generar datos poco precisos si hay capas de diferente resistividad.
- Sensible a interferencias eléctricas y condiciones ambientales.
- En suelos rocosos o áridos (como en el norte de nuestro país) la calidad del equipo puede influir sustancialmente en los resultados e incluso no poder funcionar.
🏗️ Aplicaciones:
El método de Wenner es ampliamente utilizado en el diseño de sistemas de puesta a tierra, estudios geotécnicos y evaluaciones previas a la instalación de sistemas eléctricos en infraestructuras industriales y urbanas.

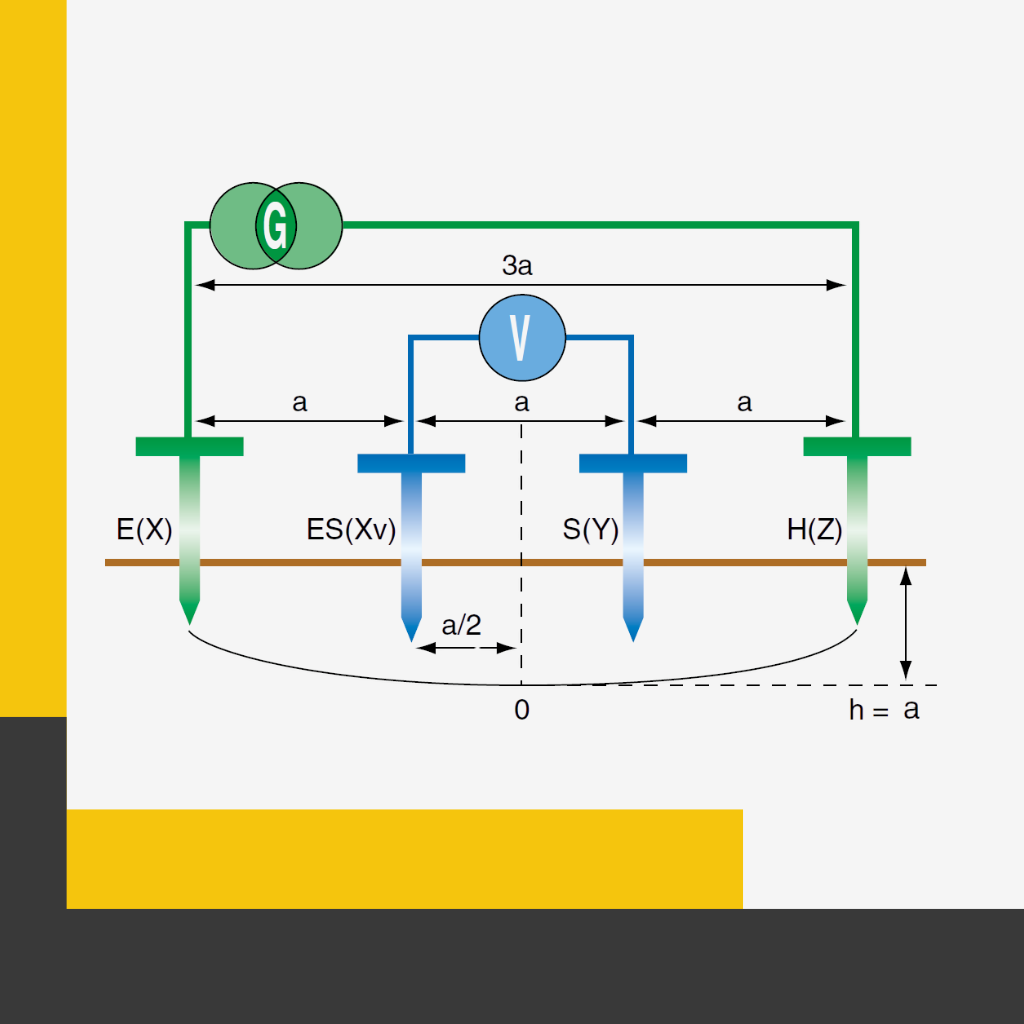

Se colocan cuatro electrodos en línea recta y equidistantes en el suelo. Una corriente de medición (I) se inyecta entre los electrodos exteriores (E y H), mientras que el voltaje (ΔV\Delta VΔV) se mide entre los electrodos interiores (S y ES). La resistencia (RRR) leída en el ohmímetro permite calcular la resistividad (ρ\rhop) utilizando la fórmula: ρ=2πaR\rho = 2 \pi a R\rho = 2 \pi a Rp=2πaR
Método de Schlumberger
El método de Schlumberger es una variante del método de Wenner que permite obtener información más detallada sobre la variabilidad de la resistividad del suelo en profundidad.
En este método, la distancia entre los electrodos interiores permanece constante, mientras que los electrodos exteriores se desplazan gradualmente para realizar mediciones a diferentes profundidades. Esto permite obtener un perfil más detallado de la resistividad del terreno.La Formula es la siguiente:
ρS = (π.(d²-A²/4).RS-ES) / 4
✅ Ventajas:
- Permite un análisis más profundo y detallado de las variaciones de resistividad en diferentes capas del suelo.
- Requiere menos movimiento de electrodos al mover solamente los electrodos de corriente en comparación con Wenner, lo que puede hacer que sea más eficiente en estudios extensos.
- Se adapta mejor a terrenos con estratificación, ya que puede captar variaciones en la resistividad con mayor precisión.
⚠️ Limitaciones:
- La configuración inicial puede ser más compleja que la del método de Wenner, lo que requiere más experiencia en su implementación.
🏗️ Aplicaciones:
El método de Schlumberger es ideal para estudios geotécnicos avanzados, evaluación de suelos y diseño de sistemas de puesta a tierra en infraestructuras eléctricas de gran envergadura.

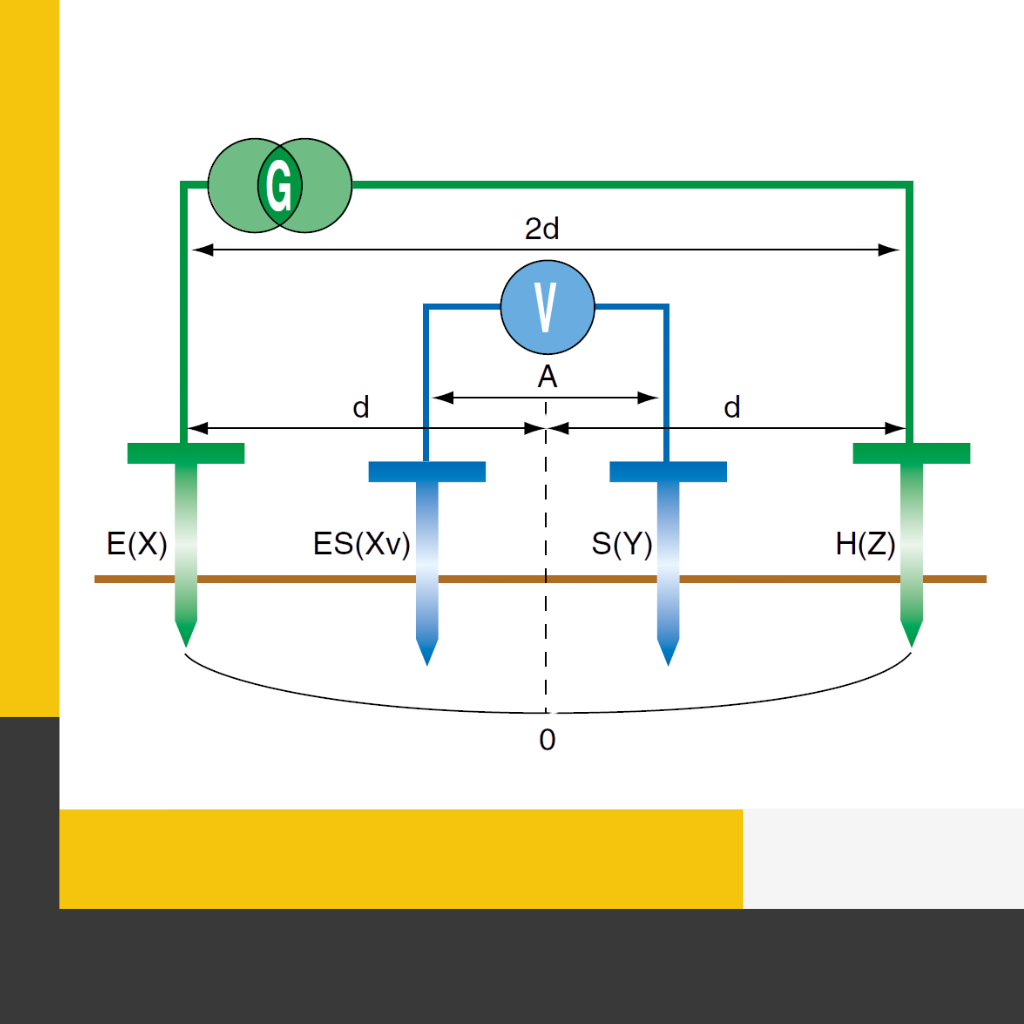

El método de Schlumberger sigue el mismo principio que el de Wenner, pero difiere en la disposición de los electrodos. La distancia entre las 2 picas exteriores es 2d. La distancia entre las 2 picas interiores es A y el valor de la resistencia R visualizado en el ohmímetro permite calcular la resistividad mediante la siguiente fórmula:
ρS = (π·(d²–A²/4)·RS–ES) / 4.
¿Cómo elegir el mejor método para tu proyecto?
Conociendo las diferencias entre los métodos, puedes tomar decisiones informadas que garanticen la seguridad y éxito de tu instalacion eléctrica.
La elección del método de medición adecuado depende de las necesidades específicas del proyecto:
Si buscas una evaluación rápida y precisa en terrenos homogéneos, el método de Wenner es ideal.
Si necesitas un análisis más detallado en terrenos estratificados o a diferentes profundidades, el método de Schlumberger es la mejor opción.
En Arriendos QVM, ofrecemos telurómetros certificados que garantizan mediciones precisas y confiables, ayudándote a cumplir con normativas y garantizar la seguridad de tus instalaciones.
Preguntas Frecuentes
¿Cuál es la principal diferencia entre los métodos de Wenner y Schlumberger?
El método de Wenner se basa en la disposición equidistante de igual profundidad de los cuatro electrodos, mientras que en el método de Schlumberger, los electrodos interiores permanecen fijos mientras que los exteriores se mueven, sin importar la diferencia de profundidad lo que permite evaluar la variabilidad de la resistividad a diferentes profundidades.
¿Cuál es la principal diferencia entre los métodos de Wenner y Schlumberger?
El método de Wenner es ideal para terrenos homogéneos y pequeños y estudios preliminares de resistividad, ya que es fácil de implementar y proporciona resultados confiables en entornos donde la resistividad del suelo no varía significativamente.
¿En qué situaciones es más recomendable utilizar el método de Wenner?
El método de Schlumberger permite obtener perfiles geológicos detallados, ya que su técnica de desplazamiento de electrodos exteriores ayuda a captar cambios en la resistividad del suelo a diferentes profundidades, lo que lo hace más efectivo en terrenos con estratificación
¿Por qué el método de Schlumberger es más adecuado para estudios geotécnicos avanzados?
