Telurómetros: seguridad y eficiencia en sistemas eléctricos
En el complejo mundo de la ingeniería eléctrica, asegurar la seguridad y la eficiencia de las instalaciones es una tarea de máxima prioridad. Los telurómetros, también conocidos como medidores de resistencia de tierra, se presentan como herramientas esenciales en este ámbito. Estos instrumentos especializados permiten verificar la resistencia del sistema de puesta a tierra, un componente crítico para la protección de los equipos eléctricos y la seguridad de las personas.
Una resistencia de tierra adecuadamente baja es fundamental para el correcto funcionamiento de los dispositivos de protección, como los interruptores automáticos, garantizando que, en caso de una falla, la corriente de fuga se dirija eficazmente hacia la tierra, minimizando así el riesgo de choques eléctricos e incendios. Además, los telurómetros desempeñan un papel vital en el cumplimiento de las normativas eléctricas vigentes, que exigen verificaciones periódicas de la resistencia de tierra para evitar sanciones y asegurar un entorno operativo seguro. Por lo tanto, el uso adecuado y regular de los telurómetros no solo contribuye a la seguridad, sino que también optimiza la operatividad y prolonga la vida útil de las infraestructuras eléctricas.
La Importancia de los Telurómetros en la Seguridad y Eficiencia de las Instalaciones Eléctricas
En cualquier instalación eléctrica, la seguridad y el rendimiento dependen de un factor clave: la puesta a tierra adecuada. Sin un sistema de tierra óptimo, los riesgos de fallas eléctricas aumentan, afectando tanto a personas como a equipos. Aquí es donde los telurómetros juegan un papel esencial.
Protección contra descargas eléctricas y fallas
Imagina un cortocircuito en una instalación industrial. Sin una resistencia de tierra baja, la corriente de falla no encontraría una vía segura de disipación, exponiendo la infraestructura a choques eléctricos, incendios y daños en equipos sensibles.
Un sistema de tierra confiable permite que los dispositivos de protección, como interruptores automáticos, actúen de inmediato, canalizando la corriente hacia el suelo y evitando consecuencias peligrosas.

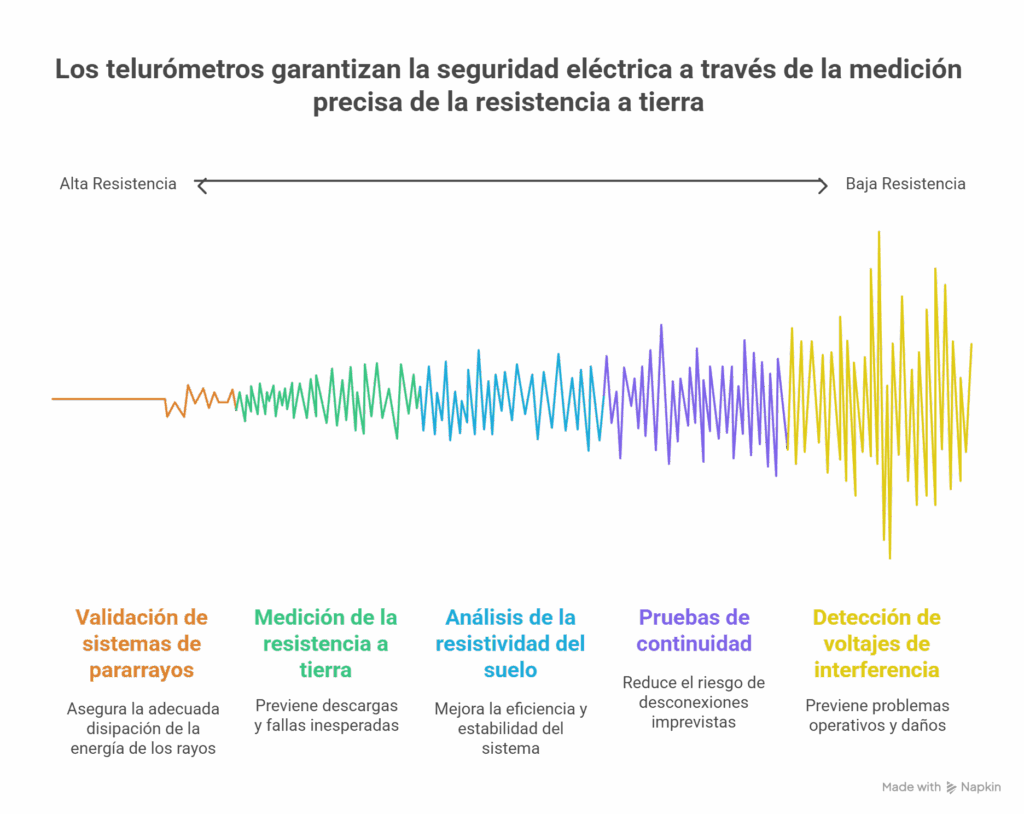

Funciones avanzadas de los telurómetros
| Función | Aplicación práctica | Impacto en la seguridad |
| Medición de resistencia de puesta a tierra | Asegurar que la instalación cumpla con estándares eléctricos | Previene descargas y fallas inesperadas |
| Análisis de resistividad del suelo | Optimizar el diseño de sistemas de tierra según las condiciones del terreno | Mejora la eficiencia y estabilidad del sistema |
| Pruebas de continuidad | Verificar que las conexiones de protección sean efectivas | Reduce el riesgo de desconexiones imprevistas |
| Detección de tensiones de interferencia | Identificar tensiones no deseadas que afectan equipos sensibles | Evita problemas operativos y daños en dispositivos electrónicos |
| Validación de sistemas de pararrayos | Asegurar que la energía de un rayo se disipe correctamente en el suelo | Protección efectiva contra sobretensiones atmosféricas |
Cumplimiento normativo y eficiencia operativa
Las regulaciones eléctricas exigen mediciones periódicas de la resistencia de tierra para garantizar instalaciones seguras y evitar sanciones. En Chile, la normativa RIC N°06 especifica valores máximos de resistencia y procedimientos de verificación, lo que hace que los telurómetros sean herramientas esenciales para cumplir con estándares de seguridad.
Además, una puesta a tierra optimizada no solo protege contra fallas, sino que también mejora la eficiencia energética, estabilizando el potencial eléctrico y reduciendo fluctuaciones de voltaje. Esto prolonga la vida útil de los sistemas y evita interrupciones inesperadas en instalaciones críticas.
Aplicaciones Prácticas y Funcionamiento de los Telurómetros
Los telurómetros, también conocidos como medidores de resistencia de tierra, son herramientas esenciales en la ingeniería eléctrica. Su aplicación abarca diversos escenarios, desde la instalación hasta el mantenimiento de sistemas eléctricos. A continuación, exploraremos las aplicaciones típicas de estos equipos, su funcionamiento y los aspectos clave a considerar para su selección y uso:
Cuando hablamos de sistemas eléctricos, no basta con que los equipos funcionen correctamente: la seguridad y la estabilidad eléctrica son esenciales. Ahí es donde los telurómetros entran en juego, asegurando que la puesta a tierra sea eficaz y que cualquier falla eléctrica no se convierta en un problema grave.
Un sistema de puesta a tierra deficiente puede provocar descargas eléctricas, fluctuaciones de voltaje e incluso incendios, poniendo en riesgo equipos y personas. La resistencia de tierra debe mantenerse dentro de valores óptimos para que, en caso de una falla, la corriente de fuga se disipe de manera controlada, evitando peligros.
Además, la resistencia de puesta a tierra influye directamente en el correcto funcionamiento de los dispositivos de protección como los interruptores automáticos y relés de seguridad. Sin una resistencia adecuada, estos sistemas pueden fallar en su propósito de desviar la corriente de falla, lo que aumenta el riesgo de accidentes eléctricos.
Pero medir la resistencia de tierra no solo tiene que ver con seguridad: también es fundamental para cumplir con normativas eléctricas. Regulaciones internacionales exigen verificaciones periódicas de los sistemas de tierra para evitar sanciones y garantizar entornos operativos seguros.
Más allá de los aspectos técnicos, contar con una puesta a tierra optimizada reduce tiempos de inactividad, mejora la eficiencia energética y prolonga la vida útil de la instalación. En sectores donde la confiabilidad eléctrica es esencial—como la industria, telecomunicaciones y generación de energía—estas mediciones pueden marcar la diferencia entre un sistema robusto y un potencial riesgo operativo.
Los telurómetros son herramientas fundamentales en el mantenimiento y la seguridad de las instalaciones eléctricas. Su capacidad para medir la resistencia de puesta a tierra los hace indispensables en diversos entornos donde la protección contra fallas eléctricas es una prioridad.
Dónde se utilizan los telurómetros
Estos equipos son esenciales en sectores como la industria, telecomunicaciones, energías renovables y distribución eléctrica, ayudando a garantizar que los sistemas de tierra sean efectivos. Su aplicación más común incluye:
- Instalaciones eléctricas en residencias y comercios, verificando que la resistencia de tierra sea adecuada para la seguridad de los habitantes y equipos.
- Subestaciones eléctricas y redes de distribución, donde permiten medir la efectividad de los sistemas de puesta a tierra en infraestructuras de alto voltaje.
- Torres de telecomunicaciones, asegurando que las señales no sean afectadas por interferencias causadas por problemas de conexión a tierra.
- Pararrayos, validando que la energía de un rayo sea dirigida al suelo de manera segura, sin comprometer estructuras cercanas.
- Energías renovables, contribuyendo a la correcta operación de parques solares y eólicos al garantizar un sistema de tierra eficiente.
Cómo los telurómetros mejoran la seguridad y eficiencia
Una medición precisa de la resistencia de tierra previene fallas eléctricas y evita daños en los equipos. Además, su uso regular garantiza que las instalaciones cumplan con normativas de seguridad eléctrica, evitando sanciones y reduciendo el riesgo de accidentes.
En sectores industriales, estos equipos permiten auditorías eléctricas y mantenimiento preventivo, asegurando que los sistemas de tierra sigan funcionando de forma óptima con el paso del tiempo. Detectar problemas en etapas tempranas evita costos adicionales derivados de reparaciones o fallos operativos.
Desde instalaciones nuevas hasta mantenimiento de estructuras existentes, los telurómetros son una pieza clave en la gestión de sistemas eléctricos. Su correcta aplicación no solo protege equipos y personas, sino que también optimiza la operatividad y prolonga la vida útil de las infraestructuras eléctricas.

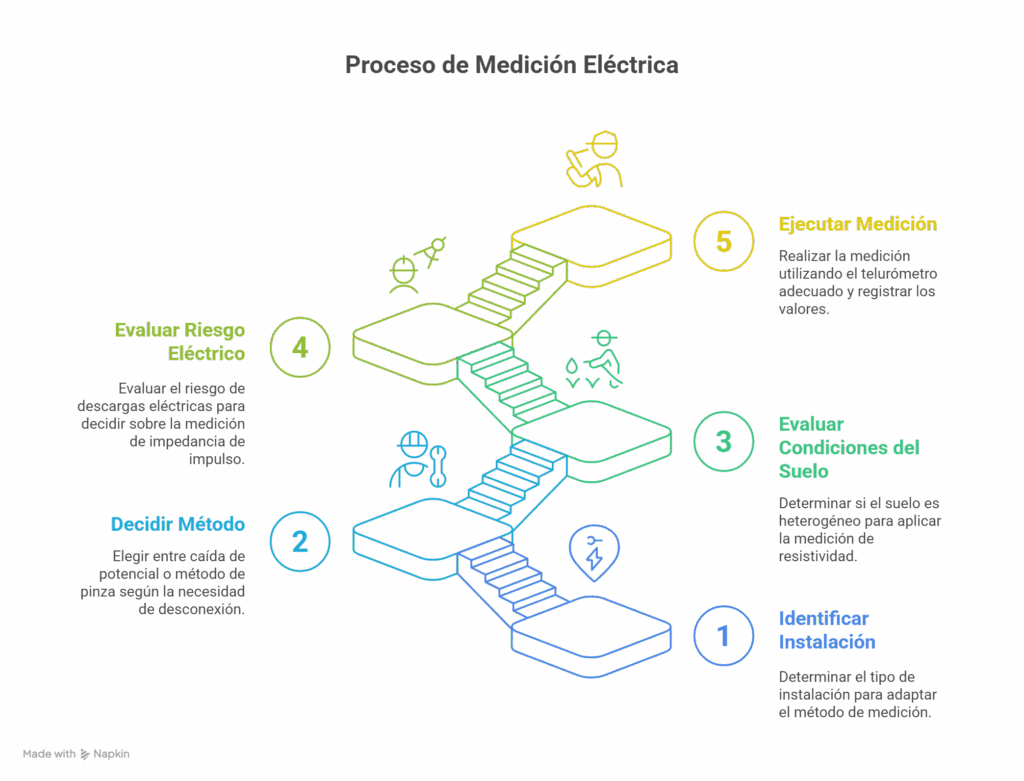

Medir la resistencia de puesta a tierra es fundamental para garantizar la seguridad y estabilidad de una instalación eléctrica. Existen diversos métodos de medición, cada uno con aplicaciones y ventajas específicas según el terreno y el sistema analizado.
Comparación de métodos de medición
Para visualizar las diferencias y aplicaciones de cada método, aquí tienes una tabla comparativa:
| Método | Descripción | Ventajas | Aplicaciones recomendadas |
| Caída de Potencial (3 o 4 polos) | Inyección de corriente y medición de voltaje con electrodos auxiliares | Alta precisión, ideal para auditorías eléctricas | Subestaciones, redes de distribución, estudios de puesta a tierra |
| Pinza (Clamp-on) | Medición sin desconectar el sistema, a través de inducción | Rápido, práctico para instalaciones en servicio | Industria, telecomunicaciones, auditorías sin interrupción |
| Dos Puntos (2 polos) | Mide resistencia del sistema en serie con un electrodo auxiliar | Método rápido, aplicable en sistemas pequeños | Residencias, pruebas rápidas de conexión a tierra |
| Resistividad del suelo (Wenner/Schlumberger) | Caracterización del terreno mediante cuatro electrodos | Útil para diseño de sistemas de puesta a tierra | Estudios de suelo, planificación de sistemas eléctricos |
| Impulsión | Simula la caída de un rayo para evaluar la impedancia de tierra | Indispensable en sistemas expuestos a descargas | Pararrayos, protección contra sobretensiones |
Además de estos, existen otros métodos que pueden estar disponibles en equipos avanzados, como:
- Medición de resistencia a tierra de Alta Frecuencia (AF) (25 kHz), referenciada por IEEE Std 81-1983.
- Medición con 2 pinzas, utilizada para medir impedancias de varillas, cables o conexiones subterráneas en un bucle cerrado, útil en zonas urbanas donde no se pueden colocar sondas. A veces se llama “prueba de resistencia de bucle”.
- Medición selectiva (con pinza de hierro o pinzas flex), que permite medir la resistencia selectiva de puntos individuales en un sistema de tierra sin desconectarlos, utilizando cableado de 4 polos.
- Medición pasiva (con pinzas flex), que utiliza la corriente inductiva (por ejemplo, la corriente en el cable de tierra aéreo) que fluye en el sistema para determinar resistencias seleccionadas, usando solo una sonda de potencial.
- Medición de Resistencia CC (Ohmímetro), utilizada para medir la resistencia de conexiones a tierra y equipotenciales.
- Medición de Impedancia CA a diferentes frecuencias.
- Prueba de cable de tierra de pilón (PGWT).
- Medición de Potencial de tierra.
Es crucial seleccionar el método de medición adecuado para cada situación específica para asegurar la precisión y confiabilidad de los resultados, lo que a su vez garantiza la seguridad y eficiencia del sistema de puesta a tierra.
Los telurómetros están diseñados para evaluar la resistencia de puesta a tierra, pero no todos funcionan de la misma manera. Dependiendo de la aplicación y del tipo de instalación, es fundamental elegir el equipo adecuado.
Clasificación de los telurómetros
| Tipo de telurómetro | Método de medición | Aplicaciones principales | Ventajas | Consideraciones |
| Tradicional (con estacas auxiliares) | Caída de potencial (3 y 4 polos) | Auditorías eléctricas, estudios de resistividad del suelo | Alta precisión, ideal para suelos heterogéneos | Requiere colocar electrodos auxiliares en el terreno |
| Tipo pinza (sin desconexión) | Medición con pinza inductiva | Instalaciones industriales en operación, telecomunicaciones | Rápido, sin necesidad de desconectar el sistema | Menor precisión en sistemas con múltiples conexiones a tierra |
| Multifuncional | Caída de potencial, pinza, resistividad de suelo, impedancia de impulso | Estudios avanzados, certificaciones eléctricas | Versatilidad para múltiples aplicaciones en un solo equipo | Mayor costo y configuración más compleja |
Estos equipos permiten abordar distintos escenarios de medición, desde sistemas de alta seguridad hasta verificaciones rápidas en instalaciones críticas. Adicionalmente a la clasificación por método/tecnología, algunos telurómetros pueden tener características avanzadas como conectividad Bluetooth, ser blindados o incluir impresora
Seleccionar el telurómetro adecuado es esencial para obtener mediciones precisas y confiables según las necesidades de la instalación eléctrica. Para ello, se deben considerar diversos factores que afectan la precisión, aplicabilidad y facilidad de uso del equipo.
Factores clave para la selección
| Factor | Consideraciones | Impacto en la medición |
| Precisión requerida | Proyectos normativos pueden exigir alta precisión | Un equipo digital ofrece mayor exactitud |
| Condiciones del terreno | Suelos heterogéneos requieren mediciones de resistividad | Determina el método de prueba más adecuado |
| Tipo de instalación | Residencial, industrial, telecomunicaciones, alta tensión | Define si se necesita medición con o sin desconexión |
| Normativa aplicable | Regulaciones eléctricas como SEC, IEC | Asegura cumplimiento técnico y auditorías exitosas |
| Facilidad de medición | Algunos métodos requieren desconectar la instalación | Influye en la eficiencia y tiempo de prueba |
Tipos de telurómetros según su tecnología
| Tipo de Telurómetro | Características | Aplicaciones recomendadas |
| Tradicional (con electrodos auxiliares) | Requiere picas de prueba y medición por caída de potencial | Auditorías eléctricas, instalaciones industriales |
| Con pinza (sin desconexión) | Medición rápida sin necesidad de interrumpir el sistema | Torres de telecomunicaciones, industria, auditorías en operación |
| Multifuncional | Integra medición de resistencia, resistividad y otras pruebas avanzadas | Estudios eléctricos completos, certificaciones técnicas |
Seleccionar el telurómetro adecuado implica evaluar las condiciones de medición, la aplicabilidad de los métodos disponibles y la precisión requerida. Un equipo bien elegido no solo garantiza mediciones confiables, sino que también optimiza la seguridad y eficiencia del sistema eléctrico.

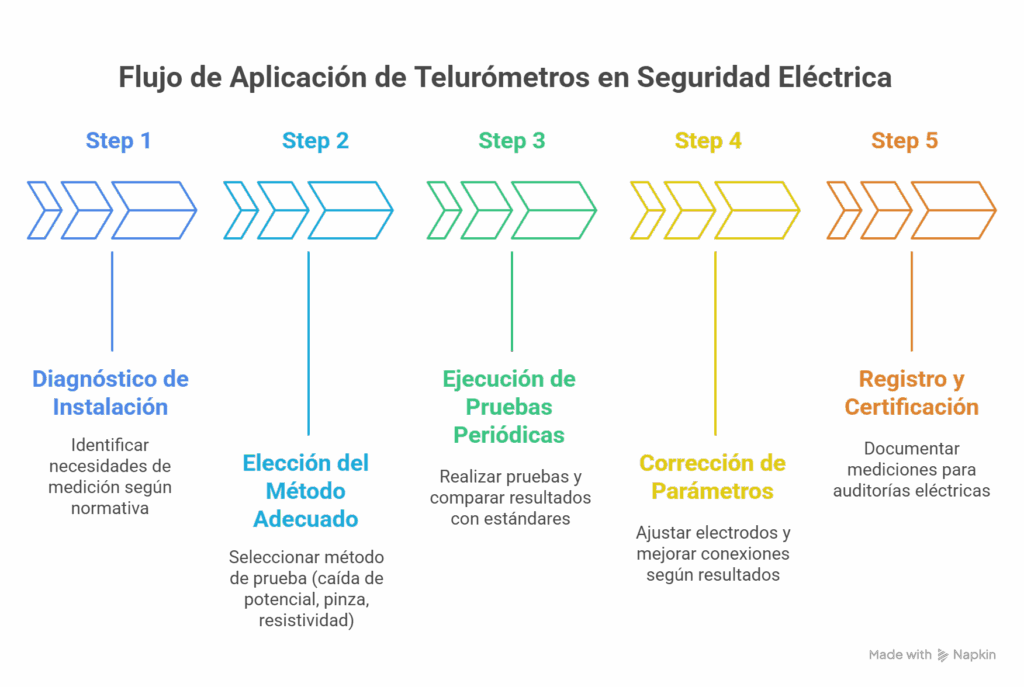

Buenas Prácticas y Recomendaciones Técnicas
Para obtener mediciones precisas y seguras con un telurómetro, es fundamental seguir una serie de buenas prácticas que optimicen su uso y aseguren la fiabilidad de los resultados.
Aspectos clave para garantizar mediciones confiables
| Factor | Recomendación | Impacto en la medición |
| Preparación del terreno | Limpiar el área y evitar objetos metálicos cercanos | Reduce interferencias y mejora la precisión |
| Ubicación de electrodos | Asegurar la correcta colocación de sondas de prueba | Evita errores por influencia de otros campos eléctricos |
| Verificación del equipo | Calibrar el telurómetro antes de cada uso | Garantiza mediciones exactas y alineadas con normativas |
| Condiciones climáticas | Evitar pruebas en suelos saturados o mojados | La humedad puede alterar la resistividad del suelo |
| Registro de mediciones | Documentar cada prueba con valores y condiciones | Facilita auditorías eléctricas y comparación de resultados |
Manejo y mantenimiento del telurómetro
- Limpieza del equipo: Evitar acumulación de polvo o humedad en conectores y cables.
- Almacenamiento adecuado: Guardar en lugares secos y protegidos de la luz directa.
- Revisión de accesorios: Asegurar que las sondas y cables de prueba estén en buen estado.
- Calibración periódica: Realizar ajustes anuales o después de uso intensivo para garantizar precisión.
Seguir estas recomendaciones permite optimizar la seguridad y fiabilidad de las mediciones con telurómetros, asegurando la efectividad de los sistemas de puesta a tierra.
Los telurómetros han sido utilizados en diversos contextos y sectores, desde instalaciones industriales hasta estudios geodésicos históricos. A continuación, exploramos algunos casos documentados en Chile, que demuestran la versatilidad y relevancia de estos dispositivos.
Casos de uso documentados
| Aplicación | Descripción | Ubicación |
| Uso histórico en geodesia | Medición de distancias en trilateraciones para la red trigonométrica del país | Magallanes, Chile (1947-1970) |
| Medición en plantas industriales | Evaluación de resistencia de puesta a tierra para garantizar seguridad eléctrica | Ancud, Chile |
| Verificación de normativas eléctricas | Auditoría de resistencia de tierra conforme a regulaciones chilenas | Diversas instalaciones eléctricas |
| Medición en torres de transmisión | Diagnóstico de conexión a tierra en estructuras eléctricas de alta tensión | Infraestructura energética |
Arriendos QVM ofrece soluciones integrales para el alquiler de equipos de pruebas eléctricas, incluyendo telurómetros certificados y calibrados bajo normativas vigentes. Estas opciones están diseñadas para facilitar el acceso a herramientas profesionales sin la necesidad de una inversión en compra.
Beneficios del servicio de arriendo
| Ventaja | Descripción | Impacto en la medición |
| Acceso inmediato a equipos | Telurómetros disponibles sin inversión inicial | Facilita la ejecución de auditorías y pruebas técnicas |
| Equipos calibrados y certificados | Ajustados bajo normativas NCh-ISO 17025 e INN | Asegura mediciones alineadas con estándares de seguridad |
| Variedad de modelos | Disponibilidad de diferentes tipos de telurómetros | Permite seleccionar el equipo adecuado según la instalación |
| Descuentos por duración de arriendo | Beneficios por alquiler prolongado | Optimización de costos en proyectos de medición |
PreguntasFrecuentes
1. ¿Qué es un telurómetro y para qué sirve?
Un telurómetro es un dispositivo utilizado para medir la resistencia de puesta a tierra en instalaciones eléctricas. Su propósito principal es garantizar que los sistemas de tierra cumplan con los estándares de seguridad, protegiendo tanto a las personas como a los equipos eléctricos.
2. ¿Cuáles son los métodos más comunes para medir la resistencia de tierra?
Los métodos más utilizados son:
- Caída de Potencial (3 o 4 polos): Alta precisión, ideal para auditorías.
- Pinza (Clamp-on): Medición sin desconexión del sistema.
- Dos Puntos (2 polos): Método rápido para sistemas pequeños.
- Resistividad del Suelo (Wenner/Schlumberger): Para caracterización del terreno.
- Impulsión: Simula descargas eléctricas para evaluar la impedancia.
3. ¿Cómo elijo el telurómetro adecuado para mi instalación?
Debes considerar:
- Tipo de instalación: Residencial, industrial, telecomunicaciones, etc.
- Método de medición: Si requiere desconexión o no.
- Condiciones del terreno: Homogéneo o heterogéneo.
- Normativa aplicable: Cumplimiento de estándares locales e internacionales.
4. ¿Es necesario calibrar el telurómetro antes de usarlo?
Sí, es fundamental calibrar el telurómetro antes de cada uso para garantizar mediciones precisas y confiables. Una calibración incorrecta puede afectar la precisión de los resultados, generando valores inexactos que comprometen la seguridad de la instalación.
Para evitar estos inconvenientes, Arriendos QVM ofrece equipos calibrados y certificados, asegurando que cada telurómetro cumple con los estándares de medición exigidos por la normativa NCh-ISO 17025 e INN. Todos los dispositivos arrendados por esta empresa pasan por procesos de verificación y ajuste para garantizar su óptimo funcionamiento.
Optar por equipos certificados de Arriendos QVM no solo simplifica el proceso de medición, sino que también garantiza resultados alineados con auditorías eléctricas y cumplimiento normativo, evitando la necesidad de calibraciones adicionales antes de cada prueba.
5. ¿Qué factores pueden afectar la precisión de las mediciones?
Algunos factores que pueden influir son:
- Condiciones del terreno: Suelos húmedos o heterogéneos.
- Colocación incorrecta de electrodos: Puede generar errores en los resultados.
- Interferencias externas: Objetos metálicos cercanos o campos eléctricos.
- Falta de calibración del equipo: Reduce la exactitud de las mediciones.
6. ¿Qué normativa regula las mediciones de resistencia de tierra en Chile?
En Chile, las mediciones deben cumplir con las normativas de la Superintendencia de Electricidad y Combustibles (SEC), además de estándares internacionales como IEC 60364 y NCh-ISO 17025 para calibración de equipos.
